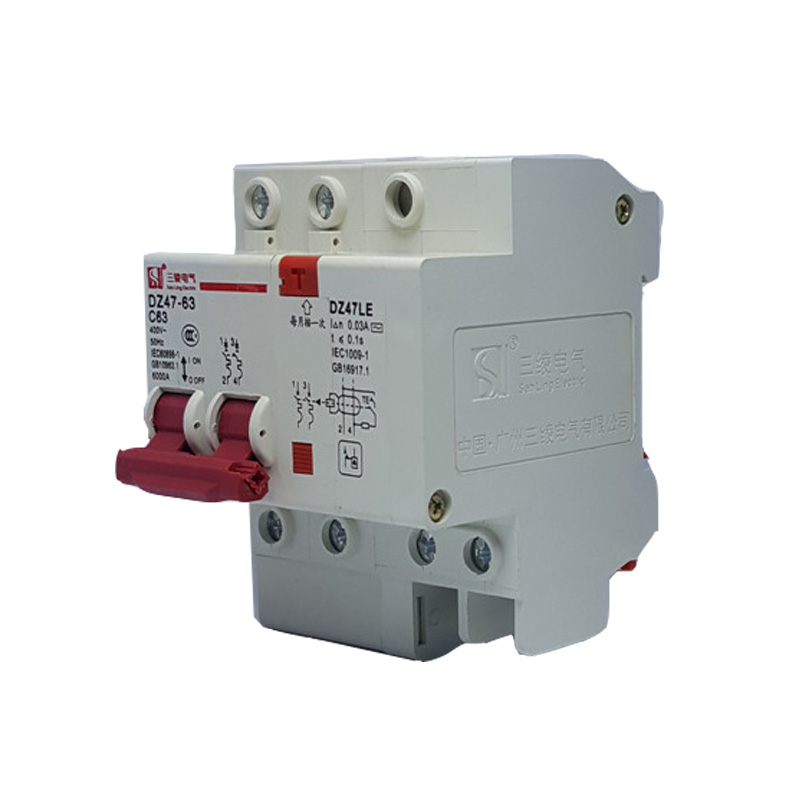

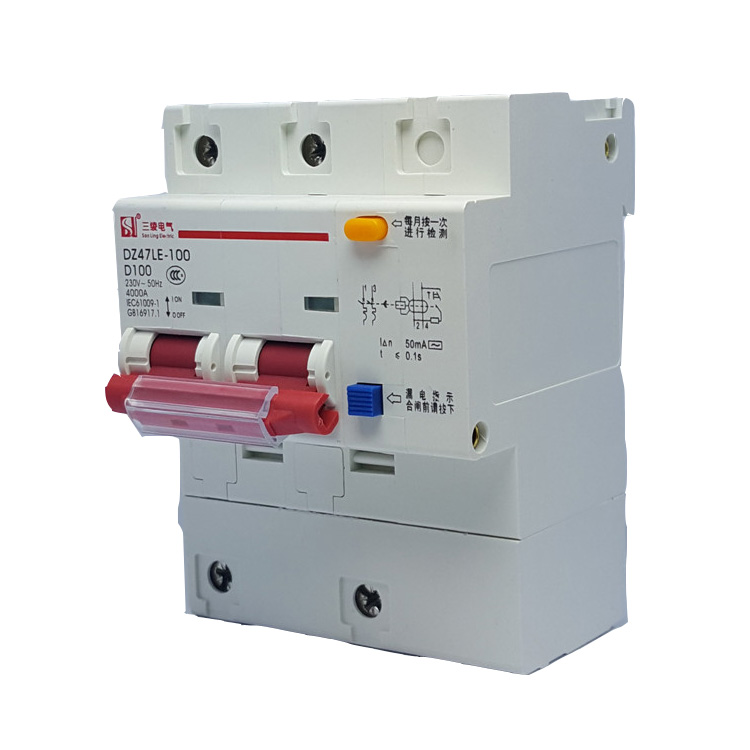

漏电保护器的应用范围及特点

    在正常情况下，各相电流的相量和等于零，因此，各相电流在零序电流互感器铁芯中感应的磁通量之和也等于零，这时，由于零序电流互感器的二次侧绕组无信号输出，主开关仍处于闭合状态，电源继续向负载方向供电，当发生接地故障或设备绝缘损坏、漏电，或人触及带电体时，主回路中各相电流的相量和不再为零，则会出现故障电流在零序电流互感器的环形铁芯中产生磁通，从而导致二次侧感应电压迫使脱扣线圈励磁，强令主开关跳闸，切断供电回路。

    无论是保护接零还是接地措施，其保护范围都是有限的。例如“保护接零”，就是把电气设备的金属外壳与电网的零线连接，并在电源侧加装熔断器，当用电设备发生碰壳故障时，则形成该相对零线的单相短路，由于短路电流很大，迅速将保险熔断，断开电源进行保护，其工作原理是把“碰壳故障”改变为“单相短路故障”从而获取大的短路电流切断保险。然而，工地的电气碰壳故障并不频繁，经常发生的是漏电故障，如设备受潮负荷过大、线路过长、绝缘老化等造成的漏电，这些漏电电流值较小，不能迅速切断保险，因此故障不会自动消除而长时间存在，但这种漏电电流对人身安全已构成严重的威胁，所以需要加装灵敏度高的漏电保护器进行补充保护。
