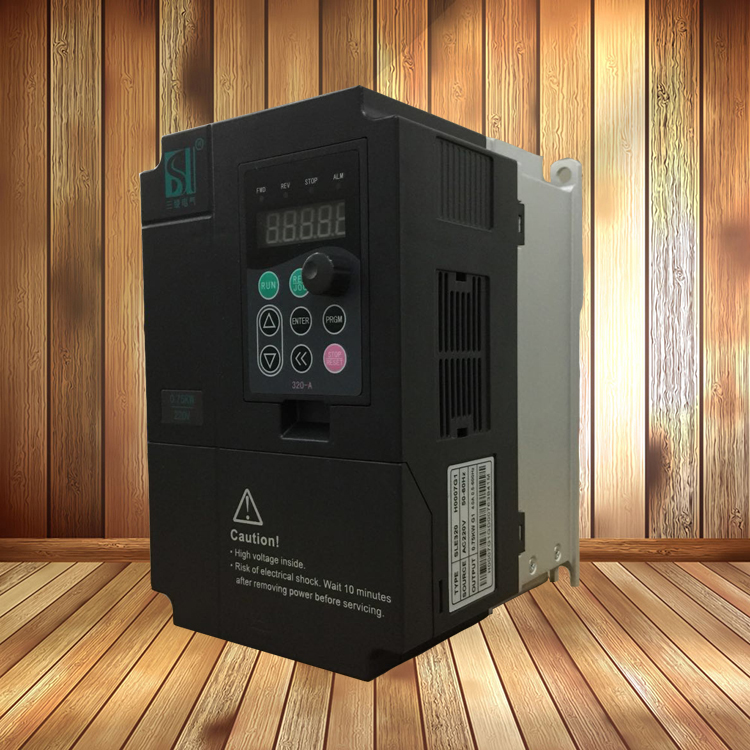

变频器的安装接线要求
1.安装要求
1)发热和散热能力决定变频器的输出电流能力，从而影响变频器的输出转矩能力。
2)载波频率:一般变频器所标的额定电流都是以最高载波频率，最高环境温度下能保证持续输出的数值。降低载波频率，电机的电流不会受到影响。但元器件的发热会减小。
3)环境温度:就象不会因为检测到周围温度比较低时就增大变频器保护电流值。
4)海拔高度:海拔高度增加，对散热和绝缘性能都有影响.一般1000m以下可以不考虑。以上每1000米降容5%就可以了。
1)变频器和电机的距离应该尽量的短。这样减小了电缆的对地电容，减少干扰的发射源。
2)电机电缆应独立于其它电缆走线，其最小距离为500mm。同时应避免电机电缆与其它电缆长距离平行走线，这样才能减少变频器输出电压快速变化而产生的电磁干扰。如果控制电缆和电源电缆交叉，应尽可能使它们按90度角交叉。与变频器有关的模拟量信号线与主回路线分开走线，即使在控制柜中也要如此。
3)模拟量控制线最好选用屏蔽线，屏蔽一端接变频器控制电路的公共端(COM)，不要接变频器地端(E)或大地，另一端悬空;动力电缆选用屏蔽或者从变频器到电机全部用穿线管屏蔽，或遵从变频器的用户手册。
4)变频器的接地端子的接地电阻越小越好，接地导线的截面不小于4mm，长度不超过5m;变频器的接地应和动力设备的接地点分开，不能共地，尤其是多台变频器的接地，更不能共地。
1)发热和散热能力决定变频器的输出电流能力，从而影响变频器的输出转矩能力。
2)载波频率:一般变频器所标的额定电流都是以最高载波频率，最高环境温度下能保证持续输出的数值。降低载波频率，电机的电流不会受到影响。但元器件的发热会减小。
3)环境温度:就象不会因为检测到周围温度比较低时就增大变频器保护电流值。
4)海拔高度:海拔高度增加，对散热和绝缘性能都有影响.一般1000m以下可以不考虑。以上每1000米降容5%就可以了。
1)变频器和电机的距离应该尽量的短。这样减小了电缆的对地电容，减少干扰的发射源。
2)电机电缆应独立于其它电缆走线，其最小距离为500mm。同时应避免电机电缆与其它电缆长距离平行走线，这样才能减少变频器输出电压快速变化而产生的电磁干扰。如果控制电缆和电源电缆交叉，应尽可能使它们按90度角交叉。与变频器有关的模拟量信号线与主回路线分开走线，即使在控制柜中也要如此。
3)模拟量控制线最好选用屏蔽线，屏蔽一端接变频器控制电路的公共端(COM)，不要接变频器地端(E)或大地，另一端悬空;动力电缆选用屏蔽或者从变频器到电机全部用穿线管屏蔽，或遵从变频器的用户手册。
4)变频器的接地端子的接地电阻越小越好，接地导线的截面不小于4mm，长度不超过5m;变频器的接地应和动力设备的接地点分开，不能共地，尤其是多台变频器的接地，更不能共地。
