断路器零线火线怎么接线？

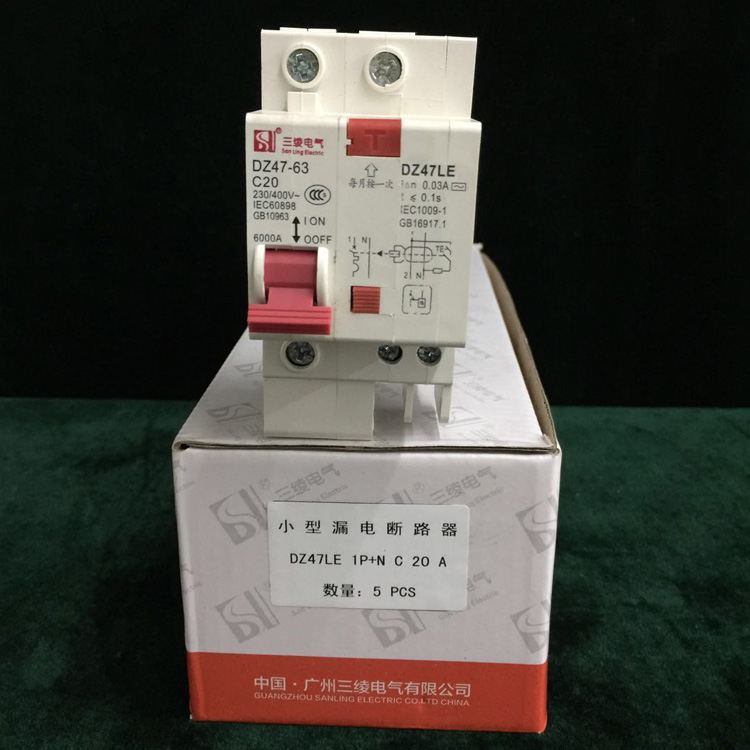

家庭中使用的断路器可以具体分为五种：1P断路器、1P+N断路器、2P断路器、1P漏电断路器和2P漏电断路器。
接线时，1P断路器不需要区分零火线方向——因为它只需要接火线（进出线各一个接线柱）除了1P断路器以外，剩下的四种断路器都是上下各两个接线柱，需要在接线时注意零火线的顺序——上下为一组，零火线分左右（进线的左右与出线的左右一致）。面对多个1P+N断路器、2P断路器、1P漏电断路器和2P漏电断路器时，首先查看1P+N断路器和1P漏电断路器，在它们的接线柱上，会有一个“N”标识。不同品牌的断路器，N标识的方向也不同——可能在左，也可能在右。
在购买断路器时，应购买N接线柱在同一侧的产品——一台配电箱内，不允许既出现左侧N接线柱的断路器，又出现右侧N接线柱的断路器。接线时，将零线接到N接线柱上，无标识的接线柱接火线即可。2P断路器和2P漏电断路器，理论上来说不需要区分零火线——左侧接零线或右侧接零线均可。但如果按照规范操作，则应该参考同一个配电箱内的1P漏电开关和1P+N开关的N接线柱方向，保证2P断路器和2P漏电断路器的零火线顺序与1P+N和1P漏电断路器的零火线顺序相同。
如果接反接反了零线和火线，对于2P断路器和2P漏电断路器来说没有太大妨碍，唯一影响就是看起来不规范，维修时需要重新查找零火线，带来一点点不便。1P+N断路器和1P漏电断路器在断开时，只能断开火线——即无标识接线柱上接的那根线。如果错接了零火线，则当断路器断开时，实际上断开的是零线。此时虽然电路中没有电流了，当时依然存在电压。如果人摸上去，还是会触电的。1P断路器的零线在零排上，非常不容易接错。1P断路器接错的后果与1P+N断路器反接零火线的后果相同。
转载于《电工学习网》感谢作者辛勤付出
