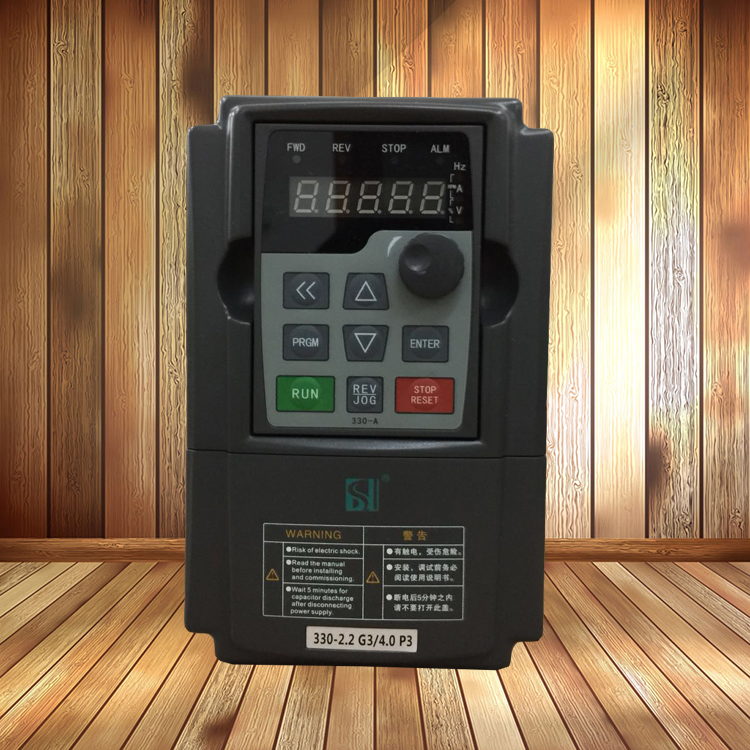

变频器的构成
变频器主要是由主电路、控制电路组成。 主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类:电压型是将电压源的直流变换为交流的变频器直流回路的滤波是电容。电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。 它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。 控制电路是给异步电动机供电（电压、频率可调）的主电路提供控制信号的回路，它有频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”，将运算电路的控制信号进行放大的“驱动电路”，以及逆变器和电动机的“保护电路”组成。
②电压、电流检测电路：与主回路电位隔离检测电压、电流等。
③驱动电路：驱动主电路器件的电路。它与控制电路隔离使主电路器件导通、关断。
④速度检测电路:以装在异步电动机轴机上的速度检测器(tg、plg等)的信号为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。
⑤保护电路:检测主电路的电压、电流等，当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏，使逆变器停止工作或抑制电压、电流、变频器应用维护保养。
