变频器电路的典型结构

广州三绫电气有限公司   2018-08-21   浏览1143次

    变频器,顾名思义,就是改变频率的电器,随着频率的改变,电动机转速也会随着改变,然后再附加一些实际需要的功能,就组成了一个完整的控制器件,这就是变频器简单的控制原理,之所以这样简单直白,是为了初接触的同行朋友的理解,随着了解的深入,可以慢慢的从更深的层次搞明白其内部原理结构。




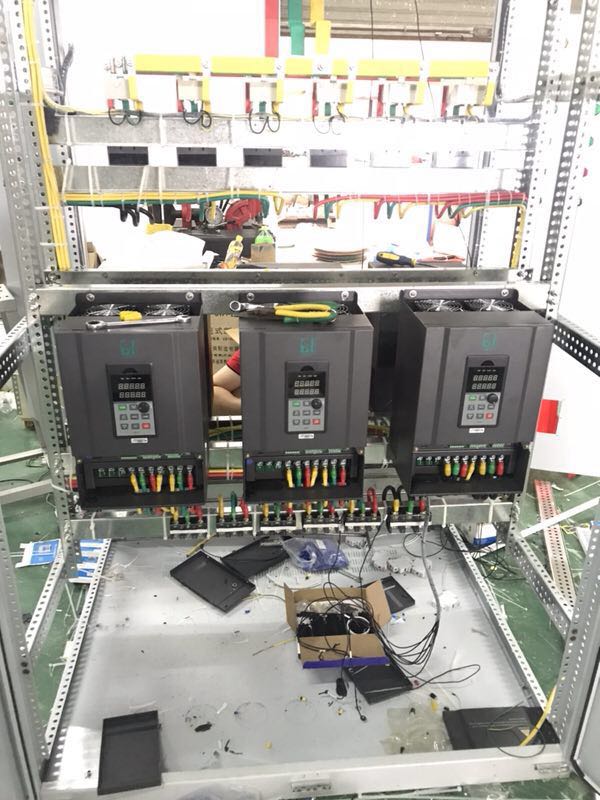

    作为维修电工,我们主要工作是对电器电路故障的判断和维修,至于变频器自身的故障包括其内部电子元器件的更换(内部参数设置问题除外),可以交由更专业的维修人员维修,对于变频器,作为电工,我们只要能做到确定故障是否源自变频器自身就可以了,当然如果变频器也能自己维修,那就属于更高层次了。其实维修含有变频器的电路是有章可循的:首先,要知道变频器的典型的用应电路的电路构成:进线——熔断器——隔离开关——接触器——输入滤波器——变频器——输出滤波器——交流输出电抗器——电动机,这是电路主架!
    其次,是搞明白变频器的外围一些辅件电路,比如调节电位器,外变压电源,时间继电器等。这是一般小型变频器电路结构,功率大的,像滤波器,电抗器多是内置,但其实还是这样的电路结构。这里有一点值得注意的是:有的电路里虽然接触器作供电控制,但不会用直接用接触器控制变频器的启动和停止:因为一般不会在变频器的前端加接触器的,变频器在正处于输出状态时,前级突然断电,后级电路缺乏快速应急变换,很容易把变频器烧坏。如果必须这么做,须加有连锁时序控制,先断掉负载,然后断前级电源。一般变频器前级也不加漏电保护断路器的,也与这点有关系,一方面,变频在工作的时候,本身就有轻微漏电产生;另一方面,如果断路器突然断电,也容易烧坏变频器的。
