变频器如何正确接地
变频器正确接地时提高控制系统灵敏度、抑制噪音的重要手段，也是保障人身安全的需要。变频器接地时应注意以下几个问题：
2、接地导线的截面积应不小于2.5平方毫米，长度应控制在20M以内。接地必须牢固。
3、变频器的接地装置必须与建筑物防雷接地装置分开（5M以上），不能共用，以免雷击过电压损坏变频器；也应尽量不与动力设备的接地装置共用，以免引起干扰。
4、变频器的信号输入线是屏蔽层应接至PE上。
5、变频器与控制柜之间的接地应连通，如果实际安装有困难，可用铜芯线跨接。
6、接地线应当接于独立端子上，不要用螺钉压在外壳或地板上，接地点应尽量靠近变频器，接地线越短越好。

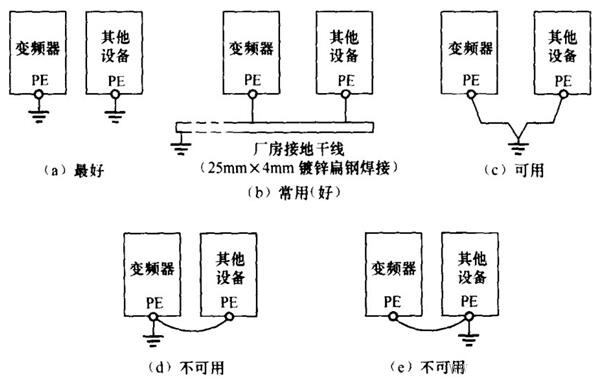

变频器与其他设备的接地方式如下图所示：
图（a）所示为变频器和其他设备各采用独立的接地装置，这当然是最好的接地方式，但是这样做需要大量的钢材，一般不采用；
图（b）所示为变频器和其他设备分别接于接地干线，这时常用的一种接地方式；
图（c）所示为变频器和其他设备共同一个接地装置，此装置尽量靠近变频器侧，这种接地方式尚可用，器所耗钢材比（a）少一半；
（d）、（e）所示为变频器和其他设备经过串接后再接止接地装置（或接地干线），其做法不妥，不但易引起干扰，而且一旦串接导线断开或连接不良，有的设备就失去了保护作用。
