怎样判断电磁继电器与固态继电器的好坏？
继电器是一种常用的控制器件，它可以用较小的电流来控制较大的电流，用低电压来控制高电压，用直流电来控制交流电等。并且可以实现控制电路与被控电路之间的完全隔离，在电路控制、保护电路、自动控制和远距离控制等方面得到广泛应用。
继电器的种类很多，包括电磁式继电器、干簧式继电器、压电式继电器、固态继电器等。

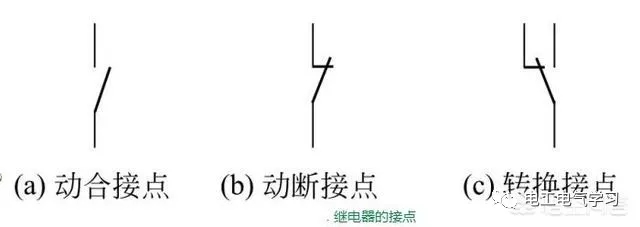

继电器的节点形式分为动合节点、动断节点、转换节点三种。
一个继电器可以有一组节点，也可以有若干组节点。这些节点可以是
动合节点、也可以是动断节点、还可以是转换节点。
在继电器动作时，所有节点同时动作。
继电器可以用万用表电阻档进行检测，包括检测继电器的线圈合节点。
1、检测继电器线圈
将万用表置于“Rx100”或“Rx1k”档，两表笔（不分正、负）接继电器线圈的两个引脚，测量继电器线圈的直流电阻，万用表表针指示应该与该继电器的线圈电阻基本相符。
如果表针指示阻值明显偏小，说明继电器线圈局部短路。如果表针指示阻值为零，说明继电器线圈两引脚间短路。如果表针指示阻值为无穷大，说明继电器线圈已断路。以上三种情况均说明该继电器已损坏。
2、检测继电器节点

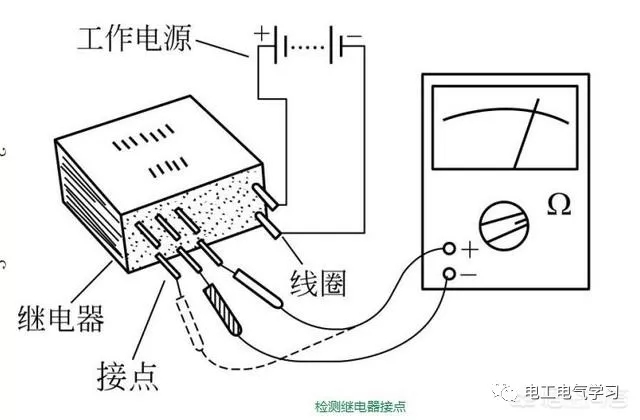

给继电器线圈接上规定的工作电压，用万用表“Rx1K”档，检测节点的通断情况。
当未给继电器线圈加上工作电压时，常开节点应不通，常闭节点应导通。当加上工作电压时，应能听到继电器吸合声，这时，常开接点应导通，常闭节点应不通，换节点应随之转换。否则，说明该继电器损坏。对于多组节点继电器，如果部分节点损坏，其余节点动作正常，则仍可使用。
固态继电器简称SSR，是一种新型电子继电器，它采用电子电路实现继电器的功能，依靠光电耦合器实现控制电路与被控电路之间的隔离。固态继电器分为直流和交流两大类。
检测固态继电器时，将万用表置于“Rx1K”档，分别检测其输入部分和输出部分。
1、检测输入部分

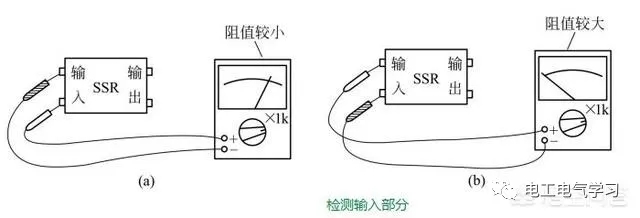

检测固态继电器输入部分如下图所示，用万用表测量固态继电器输入端两引脚之间的正反向电阻，其正向阻值较小，反向阻值较大。
2、检测输出部分

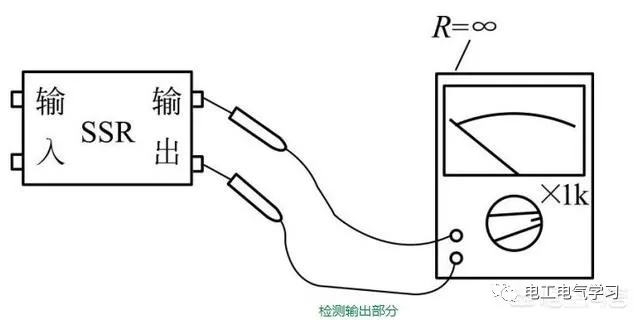

检测固态继电器输出部分如下图所示，用万用表测量固态继电器输出端两引脚之间的正、反向电阻，均应为无穷大。

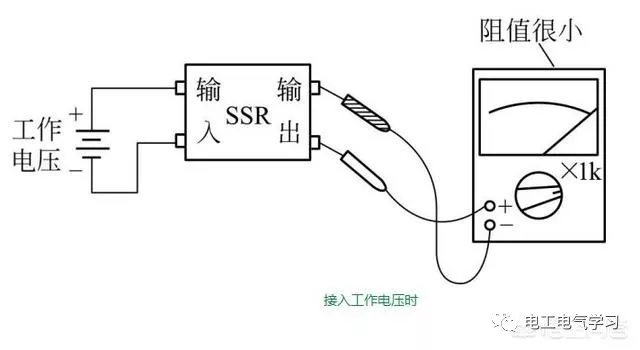

在上一步检测的基础上，给固态继电器输入端接入规定的工作电压，这时固态继电器输出端两引脚之间应该导通，万用表表针指示阻值很小。
断开固态继电器输入端的工作电压后，其输出端两引脚之间应截止，万用表表针指示为无穷大。
