单相异步电动机正反转原理
单相异步电动机按启动方式分类，主要有分相起动和罩极起动两种。
分相起动又分为电阻分相、电容分相两大类。
其中电容分相应用较广泛，又主要分为：单值电容起动型、单值电容起动并运转型、双值电容型。
原理图如下：

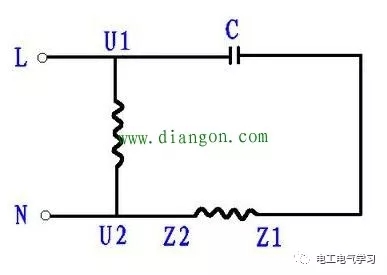

图1，单值电容启动型，当电机启动以后，转速达到额定转速百分之七十五时，离心开关S断开，将电容C和副绕组Z1、z2切断。这种运行在300W以上单相电机。

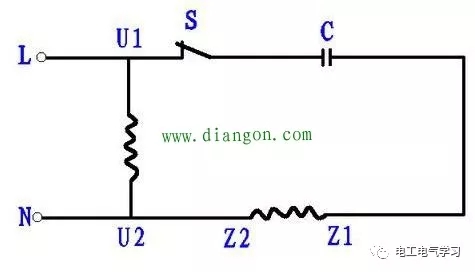

图2，单值电容启动并运行型，这里的电容即有启动作用，又有运转功能。运用在300W以下单相电机。

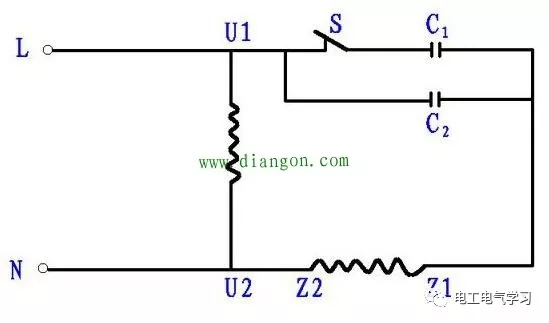

图3，双值电容型，当电机转速达到额定转速百分之七十五时，离心开关断开，将启动电容C1切掉。
那么，单值电容电机和双值电容电机怎么实现正反转呢？
咱们知道，三相异步点动机倒转比较容易，只要任意调动其中两根电机线，就会实现反转。相比之下，单相异步电机要麻烦些。
实际应用中，单电容电机为了使正反转变得简单些，往往把启动绕组和运行绕组线径和阻值做成一样。
如图4，将控制开关打到1位置，电机正转。打到2位置，电机反转。
双值电容电机正反转接线如下图。

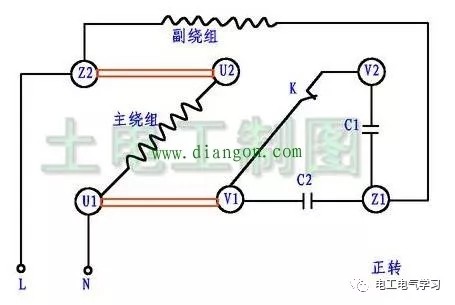

图5中，电机接线盒内六个接线柱，红色为连接片，将Z2和U1连接，将U2和V1连接，电机正转。

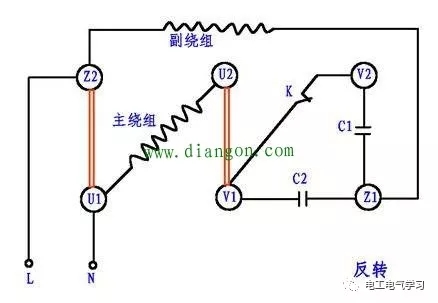

图6，若要电机反转，将连接片改为：Z2和U2连接，U1和V1连接，这样就调动了主绕组首尾，电机改为反转。
