单相电机运行电容和启动电容如何选择?

广州三绫电气有限公司   2019-03-04   浏览654次

一般单相交流电动机都需要一个或两个电容器才能正常运转,如我们常见的离心风机,家用风扇,家用设置驱动电机等。而在电机电容丢失的情况下我们如何来选择电机所匹配的电容呢?

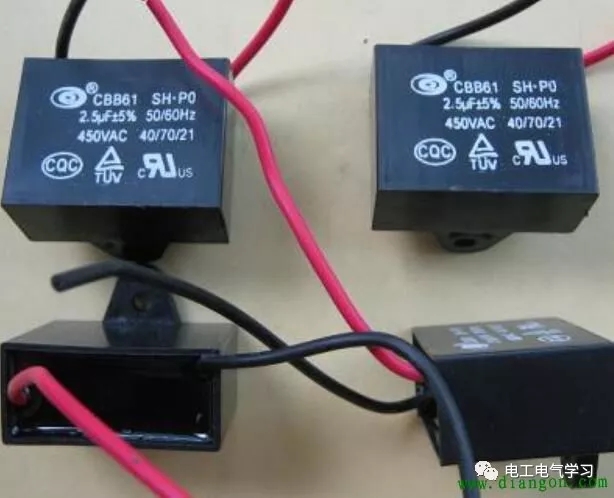

落地扇、吊扇等风扇常用的启动电容

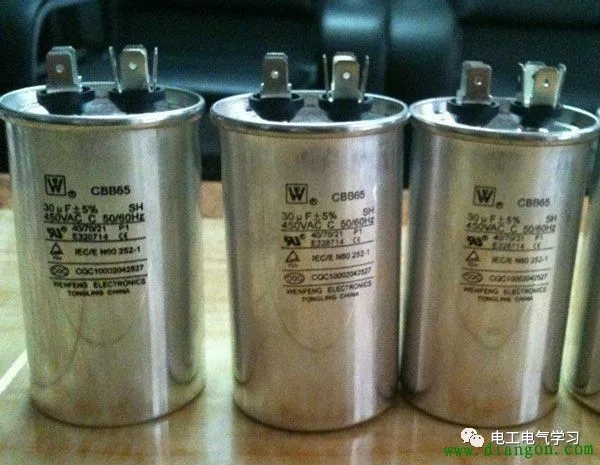

功率更大的单相电机用启动电容,如洗衣机
首先电容电压的选择:
耐压公式:U(电容)大于或等于1.5*U;
如AC220V的电机,通常使用400V或450V的电容器。
其次电容量的选择:
单相运行电容公式:C=1950×I/U×cosφ(用一个电容,既是启动电容又是运行电容,电风扇、洗衣机等小容量电动机常用)
启动电容器容量公式 :C=3500*I/U*cosφ(用一个电容只是启动时投入,正常运行时断开,用转换开关或离心开关切换。

双值电容运转电容容量公式 :C=1200*I/U*cosφ(用2个电容,一个负责运行,一个负责启动)双值电容起动电容容量公式 :C=(2~3)*C(运转电容)
C:电容容量:I:电机额定电流,U:电动机额定电压,cosφ:功率因数0.7。一般不用计算,按每100W配运行电容2~3μF,起动电容是运行电容的2~3倍。
电动机的电容选择对电压要求严格,一定要等于或大于于电动机额定电压的1.5倍以上。额定电压220V电源的,电容额定电压不能低于400V。电容值有一定的宽泛性,大点小点都没有关系,特别是启动电容,可以在工作电容的2-6倍选取。
电容量也不能太大,虽然电容量大一点能让电机转速提高,扭矩增大,但如果选择太大的电容会造成电机电流过大,发热严重从而烧毁电机。比如原来4UF的电容可以加大到5UF,但不能加大到10UF,原则是不能超过额定电容的20%。
