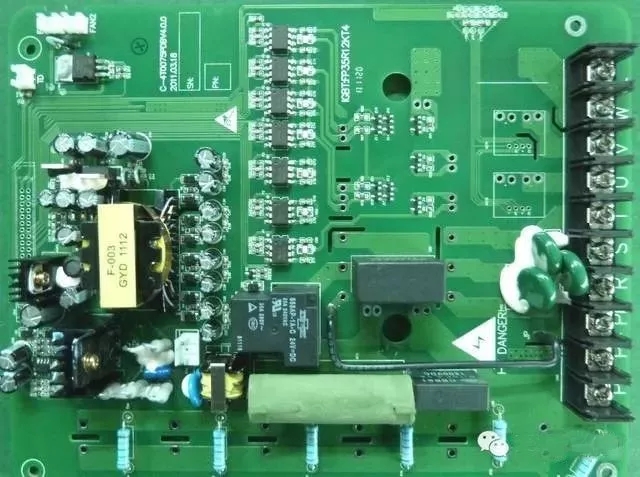

变频器开关电源的维修检测方法

广州三绫电气有限公司   2019-03-19   浏览856次

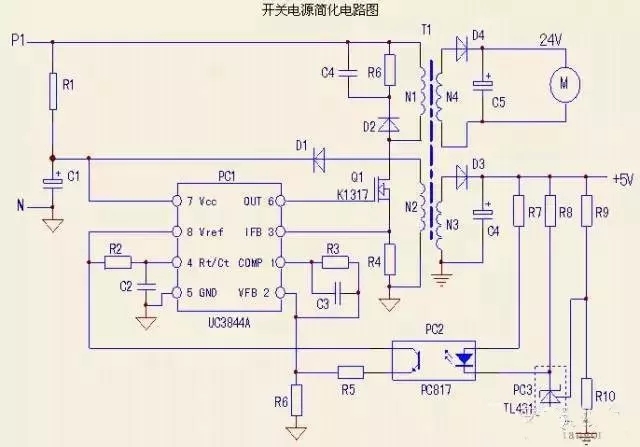

变频器的开关电源电路完全可以简化为上图电路模型,电路中的关键要素都包含在内了。而任何复杂的开关电源,剔除枝蔓后,也会剩下上图这样的主干。其实在检修中,要具备对复杂电路的“化简”的能力,要在看似杂乱无章的电路伸展中,拈出这几条主要的脉络。要向解牛的庖丁学习,训练自己的眼前不存在什么整体的开关电源电路,只有各部分脉络和脉络的走向——振荡回路、稳压回路、保护回路和负载回路等。


  看一下电路中有几路脉络。

  1、振荡回路:开关变压器的主绕组N1、Q1的漏--源极、R4为电源工作电流的通路;R1提供了启动电流;自供电绕组N2、D1、C1形成振荡芯片的供电电压。这三个环节的正常运行,是电源能够振荡起来的先决条件。

  当然,PC1的4脚外接定时元件R2、C2和PC1芯片本身,也构成了振荡回路的一部分。

  2、稳压回路:N3、D3、C4等的+5V电源,R7—R10、PC3、R5、R6等元件构成了稳压控制回路。

  当然,PC1芯片和1、2脚外围元件R3、C3,也是稳压回路的一部分。

  3、保护回路:PC1芯片本身和3脚外围元件R4构成过流保护回路;N1绕组上并联的D2、R6、C4元件构成了IGBT的保护电路;实质上稳压回路的电压反馈信号——稳压信号,也可看作是一路电压保护信号。但保护电路的内容并不仅是局限于保护电路本身,保护电路的起控往往是由于负载电路的异常所引起。

  4、负载回路:N3、N4次级绕组及后续电路,均为负载回路。负载回路的异常,会牵涉到保护回路和稳压回路,使两个回路做出相应的保护和调整动作。

  振荡芯片本身参与和构成了前三个回路,芯片损坏,三个回路都会一齐罢工。对三个或四个回路的检修,是在芯片本身正常的前提下进行的。另外,要像下象棋一样,用全局观念和系统思路来进行故障判断,透过现象看本质。如停振故障,也许并非由振荡回路元件损坏所引起,有可能是稳压回路故障或负载回路异常,导致了芯片内部保护电路起控,而停止了PWM脉冲的输出。并不能将和各个回路完全孤立起来进行检修,某一故障元件的出现很可能表现出“牵一发而全身动”的效果。

  开关电源电路常表现为以下三种典型故障现象:


  一、次级负载供电电压都为0V。变频器上电后无反应,操作显示面板无指示,测量控制端子的24V和10V电压为0V。检查主电路充电电阻或预充电回路完好,可判断为开关电源故障。检修步骤如下:

  1、先用电阻测量法测量开关管Q1有无击穿短路现象,电流取样电阻R4有无开路。电路易损坏元件为开关管,当其损坏后,R4因受冲击而阻值变大或断路。Q1的G极串联电阻、振荡芯片PC1往往受强电冲击而损坏,须同时更换;检查负载回路有无短路现象,排除。

  2、更换损坏件,或未检测中有短路元件,可进行上电检查,进一步判断故障是出在振荡回路还是稳压回路。

  检查方法:

  a、先检查启动电阻R1有无断路。正常后,用18V直流电源直接送入UC3844的7、5脚,为振荡电路单独上电。测量8脚应有5V电压输出;6脚应有1V左右的电压输出。说明振荡回路基本正常,故障在稳压回路;

  若测量8脚有5V电压输出,但6脚电压为0V,查8、4脚外接R、C定时元件,6脚外围电路;

  若测量8脚、6脚电压都为0V,UC3844振荡芯片坏掉,更换。

  b、对UC3844单独上电,短接PC2输入侧,若电路起振,说明故障在PC2输入侧外围电路;电路仍不起振,查PC2输出侧电路。

  二、开关电源出现间歇振荡,能听到“打嗝”声或“吱、吱”声,或听不到“打嗝”声,但操作显示面板时亮时熄。这是因负载电路异常,导致电源过载,引发过流保护电路动作的典型故障特征。负载电流的异常上升,引起初级绕组激磁电流的大幅度上升,在电流采样电阻R4形成1V以上的电压信号,使UC3844内部电流检测电路起控,电路停振;R4上过流信号消失,电路又重新起振,如此循环往复,电源出现间歇振荡。

  检查方法:

  a、测量供电电路C4、C5两端电阻值,如有短路直通现象,可能为整流二极管D3、D4有短路;观察C4、C5外观有无鼓顶、喷液等现象,必要时拆下检测;供电电路无异常,可能为负载电路有短路故障元件;

  b、检查供电电路无异常,上电,用排除法,对各路供电进行逐一排除。如拔下风扇供电端子,开关电源工作正常,操作显示面板正常显示,则为24V散热风扇已经损坏;拔下+5V供电接子或切断供电铜箔,开关电源正常工作,则为+5V负载电路有损坏元件。

  三、负载电路的供电电压过高或过低。开关电源的振荡回路正常,问题出在稳压回路。

  输出电压过高,稳压回路的元件损坏或低效,使反馈电压幅度不足。检查方法:

  a、在PC2输出端并接10k电阻,输出电压回落。说明PC2输出侧稳压电路正常,故障在PC2本身及输入侧电路;

  b、在R7上并联500Ω电阻,输出电压有显著回落。说明光电耦合器PC2良好,故障为PC3低效或PC3外接电阻元件变值。反之,为PC2不良。

  负载供电电压过低,有三个故障可能:1、负载过重,使输出电压下降;2、稳压回路元件不良,导致电压反馈信号过大;3、开关管低效,使电路(开关变压器)换能不足。

  检查与修复方法:

  a、将供电支路的负载电路逐一解除(注意!不要以开路该路供电整流管的方法来脱开负载电路,尤其是接有稳压反馈信号的+5V供电电路!反馈电压信号的消失,会导致各路输出电压异常升高,而将负载电路大片烧毁!)判断是否由于负载过重引起电压回落;如切断某路供电后,电路回升到正常值,说明开关电源本身正常,检查负载电路;输出电压低,检查稳压回路。

  b、检查稳压回路的电阻元件R5—R10,无变值现象;逐一代换PC2、PC3,若正常,说明代换元件低效,导通内阻变大。

  c、代换PC2、PC3若无效,故障可能为开关管低效,或开关和激励电路有问题,也不排除UC3844内部输出电路低效。更换优质开关管、UC3844。

  对于一般性故障,上述故障排查法是有效的,但不一定百分之百地灵光。若检查振荡回路、稳压回路、负载回路都无异常,电路还是输出电压低,或间歇振荡,或干脆毫无反应,这此情况都有可能出现。先不要犯愁,让我们往深入里分析一下电路故障的原因,以帮助尽快查出故障元件。电路的间歇振荡或停振的原因不在起振回路和稳压回路时,还有哪些原因可导致电路不起振呢?

  (1)主绕组N1两端并联的R、D、C电路,为尖峰电压吸收网络,提供开关管截止期间,储存在变压器中磁场能量的泄放通路(开关管的反向电流通道),保护了开关管不被过压击穿。当D2或C4严重漏电或击穿短路时,电源相当于加上了一个很重的负载,使输出电压严重回落,U3844供电不足,内部欠电压保护电路起控,而导致电路进入间歇振荡。因元件并联在N1绕组上,短路后不易测出,往往被忽略;

  (2)有的开关电源有输入供电电压的(电压过高)保护电路,一旦电路本身故障,使电路出现误过压保护动作,电路停振;

  (3)电流采样电阻不良,如引脚氧化、碳化或阻值变大时,导致压降上升,出现误过流保护,使电路进入间歇振荡状态;

  (4)自供电绕组的整流二极管D1低效,正向导通内阻变大,电路不能起振,更换试验;

  (5)开关变压器因绕组发霉、受潮等,品质因数降低,用原型号变压器代换试验;

  (6)R1起振电路参数变异,但测量不出异常,或开关管低效,此时遍查电路无异常,但就是不起振。

  修理方法:

  变动一下电路既有参数和状态,让故障暴露出来!试减小R1的电阻值(不宜低于200kΩ以下),电路能起振。此法也可做为应急修理手段之一。无效,更换开关管、UC3844、开关变压器试验。

  输出电压总是偏高或偏低一点,达不到正常值。检查不出电路和元件的异常,几乎换掉了电路中所有元件,电路的输出电压值还是在“勉强与凑合”状态,有时好像能“正常工作”了,但让人心里不踏实,好像神经质似的,不知什么时候会来个“反常表现”。不要放弃,调整一下电路参数,使输出电路达到正常值,达到其工作状态,让我们“放心”的地步。电路参数的变异,有以下几种原因:

  1、晶体管低效,如三极管放大倍数降低,或导通内阻变大,二极管正向电阻变大,反向电阻变小等;

  2、用万用表不能测出的电容的相关介质损耗、频率损耗等;

  3、晶体管、芯片器件的老化和参数漂移,如光电耦合器的光传递效率变低等;

  4、电感元件,如开关变压器的Q值降低等;

  5、电阻元件的阻值变异,但不显著。

  6、上述5种原因有数种参于其中,形成“综合作用”。

  由各种原因形成的电路的“现在的”这种状态,是一种“病态”,也许我们得换一下检修思路了,中医有一个“辨证施治的”理论,我们也要用一下了,下一个方子,不是针对哪一个元件,而是将整个电路“调理”一下,使之由“病态”趋于“常态”。就这么“模糊着糊涂着”,把病就给治了。

  修理方法(元件数值的轻微调整):

  1、输出电压偏低:

  a、增大R5或减小R6电阻值;b、减小R7、R8电阻值或加大R9电阻值。

  2、输出电压偏高:

  a、减小R5或增大R6电阻值;b、增大R7、R8电阻值或减小R9电阻值。

  上述调整的目的,是在对电路进行彻底检查,换掉低效元件后,进行的。目的是调整稳压反馈电路的相关增益,使振荡芯片输出的脉冲占空比变化,开关变压器的储能变化,使次级绕组的输出电压达到正常值,电路进入一个新的“正常的平衡”状态。

  好多看似不可修复的疑难故障,就这样经过一、两只电阻值的调整,波澜无惊地修复了。

  检修中须注意的问题:

1、在开关电源检查和修复过程中,应切断三相输出电路IGBT模块的供电,以防止驱动供电异常,造成IGBT模块的损坏;

2、在修理输出电压过高的故障时,更要切断+5V对CPU主板的供电,以免异常或高电压损坏CPU,造成CPU主板报废。

3、不可使稳压回路中断,将导致输出电压异常升高!4、开关电源电路的二极管,用于整流和用于保护的,都为高速二极管或肖基特二极管,不可用普通IN4000系列整流二极管代用。

开关管损坏后,最好还是换用原装型号的。
