7张图教你用摇表简单测量三相电机的好坏

1、选择合适的摇表：如果被测电机额定工作电压是380伏，那么我们可以选择500V的摇表。

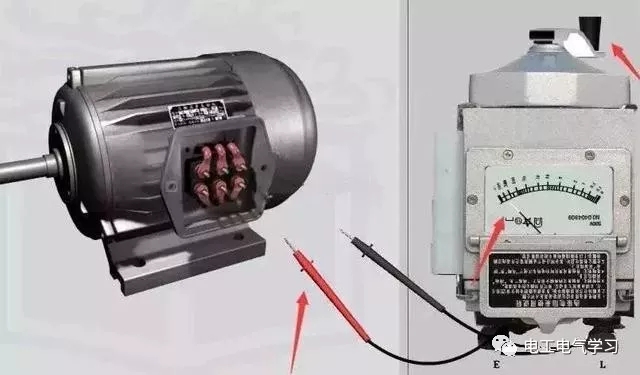

2、摇表放平，做个短路测试，两支表笔短接，摇动手柄指针接近0就是好的。

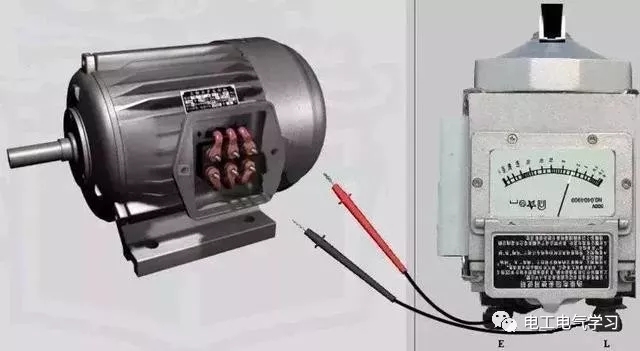

3、再把两支表笔分开，摇动手柄，指针接近无穷大就是好的。

4、测量时最好把三相电机的连接片去掉，外壳接地，三个绕组的底部接线端我们编一下好，从左到右UVW。

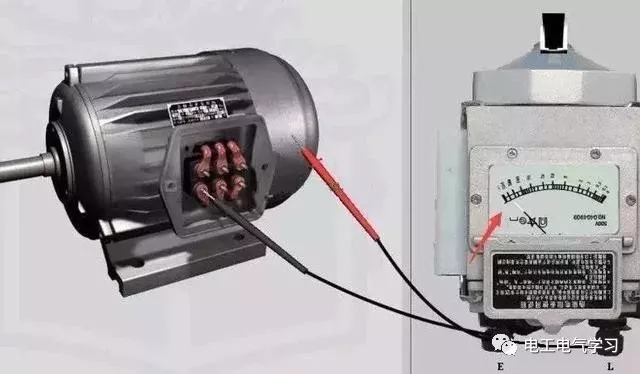

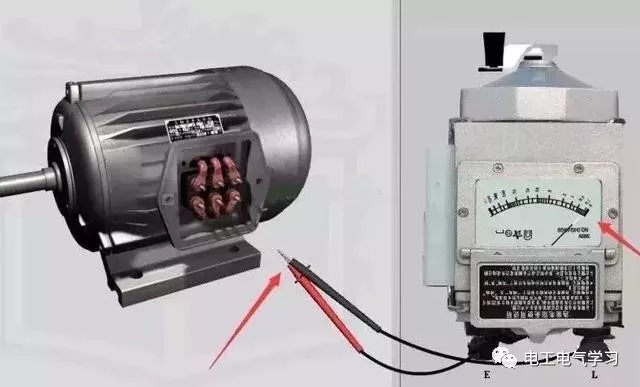

5、第一步：测三相输出端与外壳的绝缘电阻，E接触电机外壳，L分别接触UVW三个接线端，以每分钟120转左右的速度摇动手柄，待指针稳定在无穷大附近时即为绝缘良好。

6、第二步：测UVW三个接点之间的绝缘，两两测量一次，三组数据指针均为无穷大即为绝缘良好。

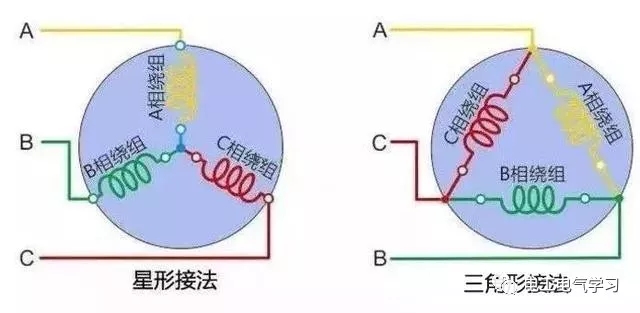

7、如果不拆连接片也可以测量，这是星形和角形接线的区别，星形时可以测UVW三个点和中性点之间的电阻，三组阻值相近即为良好，角形时UVW三个点两两测量，阻值相近即为良好。用万用表测量电阻值更精确，同时测一下对地电阻。

如果检测电机的好坏？

1、摇表摇，500V的摇表即可，摇三个接线柱上的线对电机外壳的绝缘阻值，应该在0.5M欧以上就说明没有对地短路。

2、万用表测：测A/B/C三相间的阻值，是否相等，应该是差不多，差的太多也能转，但是用不长了，记住电机越大，阻值越小！但是不能三相都为0欧，除非你是特别大，如50KW以上的电机!记住如果是调速电机的6个端子阻值可不一样。

3、检查轴承、风扇，一般缠电机就让全换了!因为有时候轴承抱死也会烧电机的。

4、电机的空载电流一般为额定电流的10％～50％，有时电机空转电流还为零。

5、电机额定电流运行时，是满负荷运行，输出功率基本为100％。运行电流小，说明电机输出功率变小，是轻负载运行。

小功率三相异步电动机没有三相电，找一个洗衣机的启动电容，接220V也可转。
