如何根据负载特性选择变频器

广州三绫电气有限公司   2019-07-04   浏览906次

    变频器的负载看起来好像有很多类型,比如挤出料,卷取,吊物体,吹风等等,实际上归纳起来,负载大概分为分为

①摩擦性负载;

②重力负载;

③流体负载;

④惯性负载。

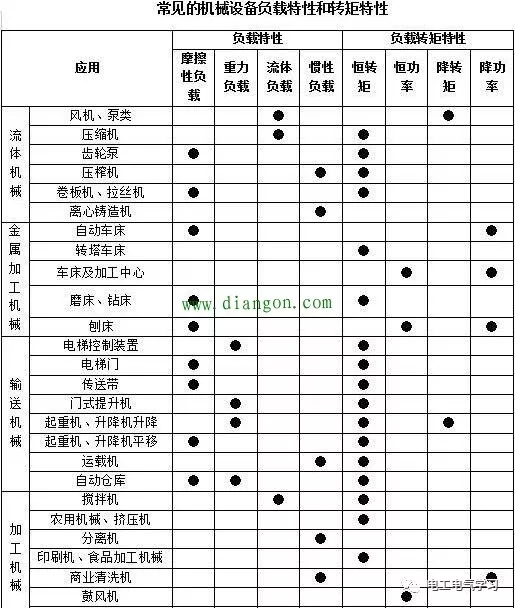

    而机械负载一般分为三种负载特性:①恒转矩负载、②平方转矩负载、③恒功率负载;为了大家方便理解机械负载特性和转矩特性,特别制作了下表。


    负载特性及电动机输出功率与转速的关系如下;对于恒功率、恒转矩、平方转矩、递减功率、负转矩五种。
①对于恒转矩类负载,如挤压机、搅拌机、传送带、厂内运输电车、起重机构等,如采用普通功能型变频器,要实现恒转矩速,常采用加大电动机和变频器容量的办法,以提高低速转矩;如采用具有转矩控制功能的高功能型变频器来实现恒转矩负载的调速运行,则更理想。因为这种变频器低速转矩大,静态机械特性硬度大,不怕负载冲击,具有挖土机特性。
②对于要求精度高、动态性能好、速度响应快的生产机械,如造纸机、注塑机、轧钢机等,应采用矢量控制或直接转矩控制的高性能型通用变频器。
③对于恒功率负载,如车床、刨床、鼓风机等,由于没有恒功率特性的变频器,可依靠 U/f 控制方式来实现恒功率。
④对于风机、泵类负载,由于负载转矩与转速的平方成正比,低速时负载转矩较小,通常可选择专用或普通功能型通用变频器。必须指出,有些通用型变频器对三种负载都可以适用,所以通用型变频器虽然价格高一点,但它物有所值。见下图所示。

    (1)对于恒转矩类负载,如挤压机、搅拌机、传送带、厂内运输电车、起重机构等,如采用普通功能型变频器,要实现恒转矩调速,常采用加大电动机和变频器容量的办法,以提高低速转矩;如采用具有转矩控制功能的高功能型变频器来实现恒转矩负载的调速运行。则更理想。因为这种变频器低速转矩大,静态机械特性硬度大,不怕负载冲击,具有挖土机特性。(2)对于要求精度高、动态性能好、速度响应快的生产机械如造纸机、注塑机、轧钢机等,应采用矢量控制或直接转矩控制的高性能型通用变频器。
(3)对于恒功率负载,如车床、刨床、鼓风机等,由于没有恒功率特性的变频器,可依靠U/ F控制方式来实现恒功率。

(4)对于风机、泵类负载,由于负载转矩与转速的平方成正比低速时负载转矩较小,通常可选择专用或普通功能型通用变频器 友情提示:     有些通用型变频器对三种负载都可以适用。还得注意以下几点,才能够实现变频器与电动机合理配套,达到理想的调速与节能运行、在

    两者的配置上应注意以下问题。

①由于变频器输出的电源往往带有高次谐波,从而会增加电动机的总损耗,即使在额定频率下运行,电动机输出转矩也会有所降低,如在额定频率以上或以下调速时,电动机额定输出转矩都不可能用足。要是不论转速高低,都始终需要额定转矩输出,则应采用容量较大的电动机降容使用才行。
②从效率(即节能)角度出发,应注意以下几点。
a、变频器功率值与电动机功率值相当时最合适,以利变频器在较高的效率下运行。
b、在变频器功率分级与电动机功率分级不相同时,则变频器的功率要尽可能接近电动机的功率,但应略大于电动机的功率。
c、当电动机频繁启动、制动工作或重载启动且较频繁工作时,可选用大一级的变频器,以利于变频器长期、安全地运行。
d、当电动机实际功率有富余时,可以考虑选用功率小于电动机功率的变频器,但要注意瞬时峰值电流是否会造成过电流保护动作。
e、当变频器与电动机功率不相同时,则必须相应调整节能程序的设置,以达到较高的节能效果。变频器在U/F为常数的工作方式下,电动机启动转矩与频率成正比,所以在低频启动时,启动转矩极小。例如,10Hz时某Y系列电动机输出转矩约为额定转矩的50%,所以在选择电动机类型时,要特别注意低频启动转矩的变化。种载启动时,应该考虑静摩擦转矩的问题,电动机必须有足够大的启动转矩来确保有载启动。
