电气百科：家装水电错误你能找出多少？
水电改造是家装中的重要工程，漏水漏电给我们的生活带来不便，还存在安全隐患。下面这些图片，就是家装水电改造中经常出现的问题。比比眼力，考考技术，看你能找出多少？

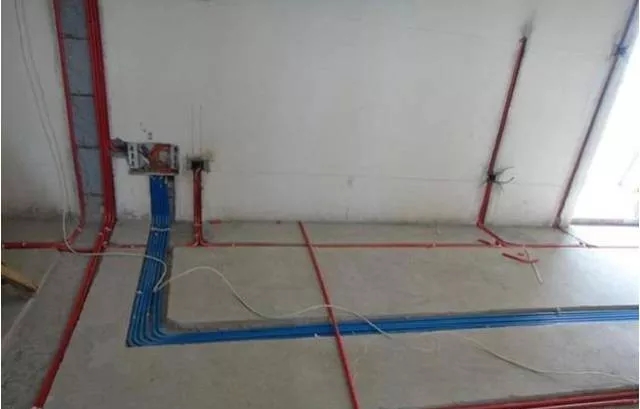

1、这张图也是问题图呢，看出来了没有？
A：地面走线应横平竖直，是规范做法，美观大方
B：同一工地不能同时出现两种品牌或颜色的管道
C：地面走线横平竖直，既增加管线长度增加成本，而且弯多容易造成死线。
2、这里有两处不规范操作，你发现了么？一般家庭漏水都会出现在水管的连接处，好的给水材料及热熔焊接工艺能够为您避免漏水隐患。
A：承插歪斜，水管结合部有空隙，易渗水
B：水管与配件不统一，热熔点不同，易渗水
C：应该使用铁管
3、这图堪称“经典之作”！有6处不规范操作，你能发现几处？
A：卫生间地面不准布设强电源线
B：卫生间地面给水明管不利于做地面防水
C：给水水平穿墙 易向室内渗水
D：给水固定件无垫片
E：给水管接头配件与管件不配套
F：一处工地两种品牌水管不规范
G：水管高于地面

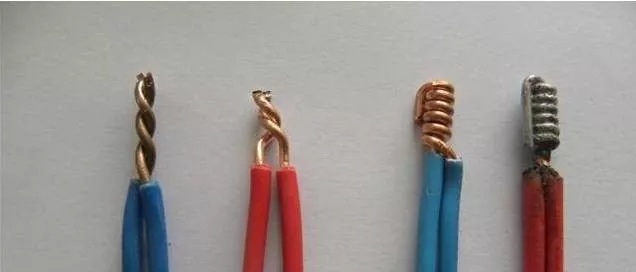

4、关于电线连接，下面那种说法正确？
A：左边两个图是传统工艺，流传的都是经典，是正确的
B：右边两个是正确的，缠绕5圈以上并采用焊锡处理，能有效防止“麻花式”造成的打火、发热，避免火灾的发生
C：说的都有道理

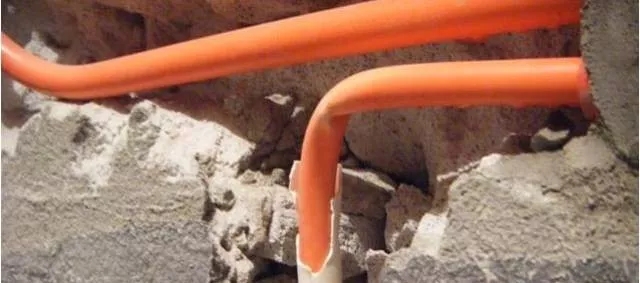

5、也许你一眼就能看出关键所在，但是埋下的隐患你是否清楚？
A：套线管折憋，导致电线无法抽换，造成死线
B：开槽不规范
C：管道连接不允许大管套小管
6、看图，墙里的电线，水管，有错误吗？
A: 套线管破裂，造成死线
B：水电无安全间距
C：做的很好，没有问题

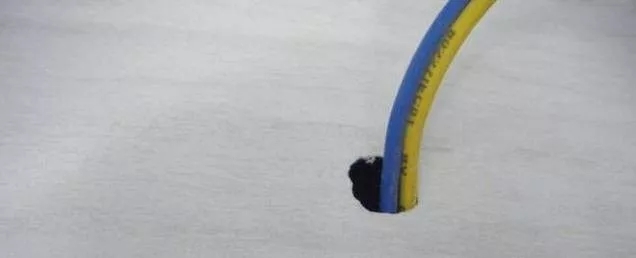

7、电线穿出瓷砖，总感觉哪里不对？
A：电线分色不对
B：电线未做套线管保护，瓷砖易划破电线绝缘层
C：此图没有问题

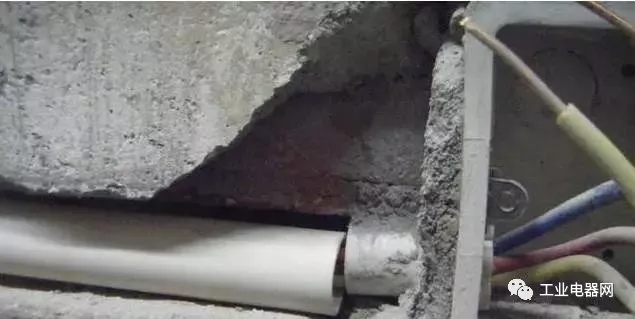

8、这个大家应该都能看出来吧？
A：套现管未作整体连接
B：线盒质量差
C：开槽方向不对

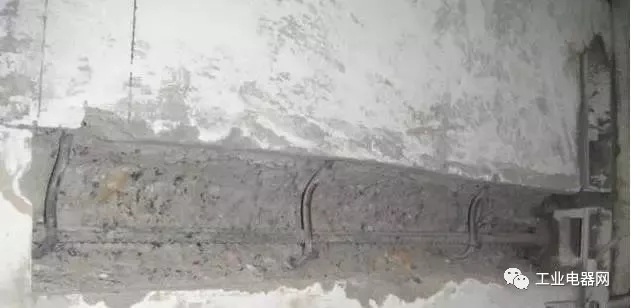

9、这个细节非常的重要，如果你不想你花了一辈子积蓄买的窝抗震性下降，楼体结构受损，请按图施工
A：开槽不能隔断主筋，避免降低结构安全
B：开槽深度应避免达到主筋层
C：主筋旁不能有强电
10、有些时候不要埋怨电信，不要抱怨广电局，也许问题就出在这根线上。
A：弱电线屏蔽层质量差
B：电线线径不足
C：无暗盒保护
正确答案：1、C；2、AB；3、ABCDEF；4、B；5、AC；6、AB；7、B；8、A；9、A；10、A
