交流接触器：3大属性和5大结构
交流接触器是很多的电工师傅都再熟悉不过的电气元器件了，对于交流接触器的原理，功能和使用，相信大部分的电工老师傅都能说的很清楚，但是对于一些刚入门学习电工技术的师傅而言就没那么简单了，相对于而言可能会很吃力，今天我们就重点来看看交流接触器，全面解锁交流接触器，来做一个基础知识的扫盲:
一，交流接触器的三大属性:

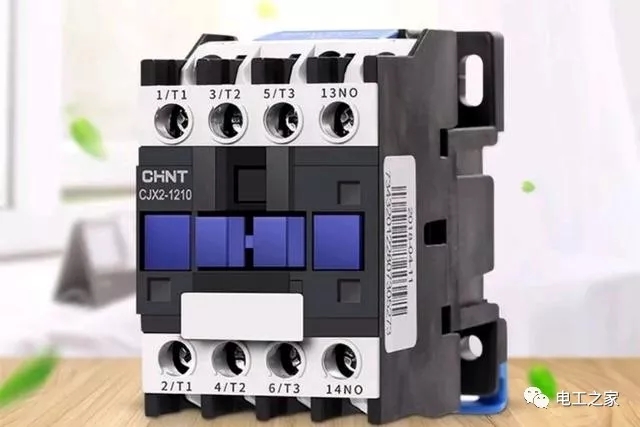

1，交流接触器线圈。线圈通常用A1和A2来标识，可以简单分为交流接触器和直流接触器，我们经常使用的是交流接触器，其中220/380V最为常用:

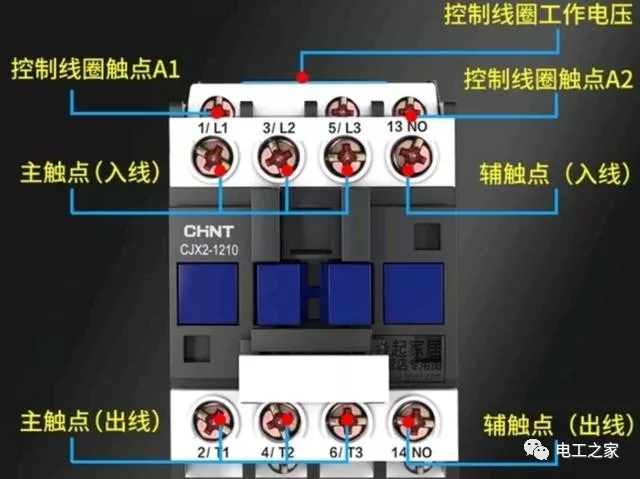

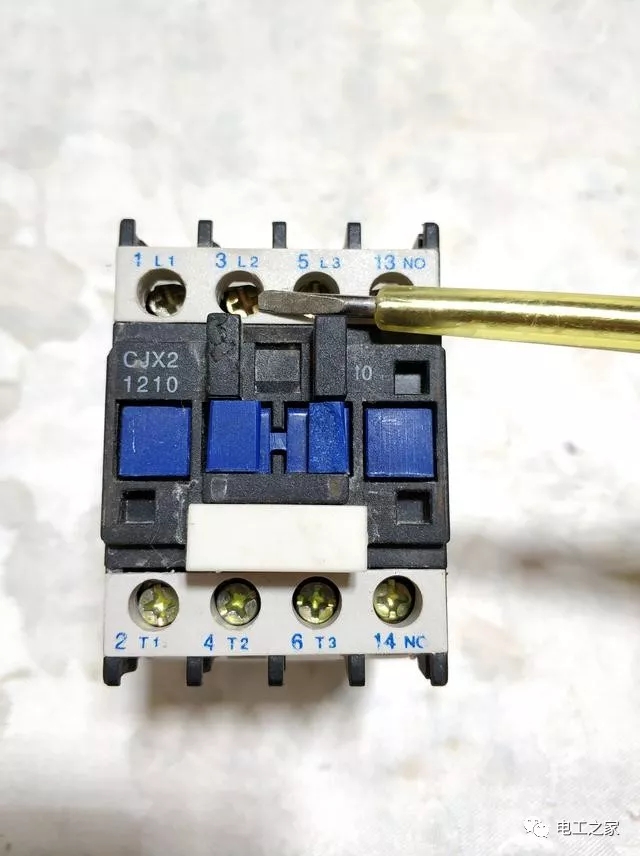

2，交流接触器主触点。L1-L2-L3接三相电源进线，T1–T2-T3接电源出线，可以用来接负载线。交流接触器的主触点都是常开触点，主要接在主电路里，控制电动机等设备的启动和停止！

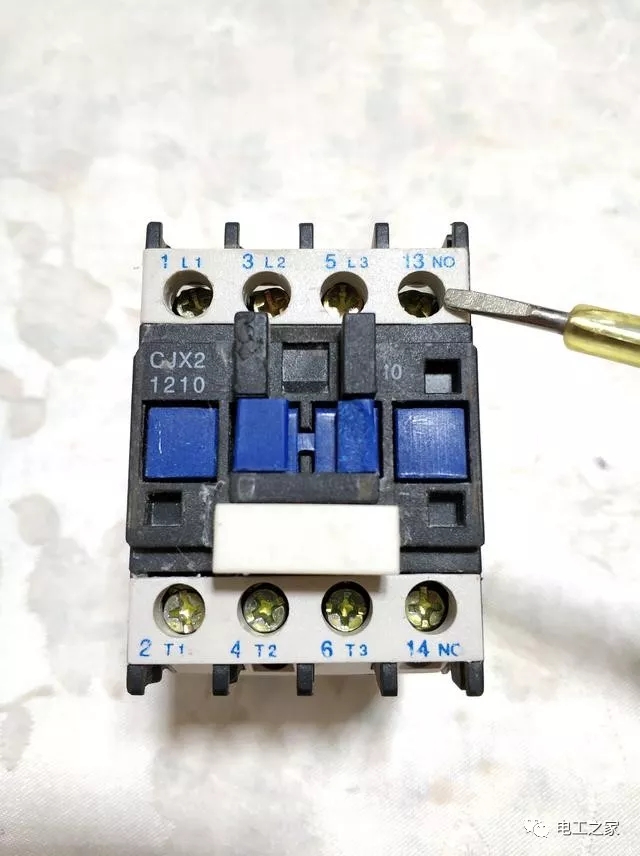

3，交流接触器的辅助触点。辅助触点可以分为常开点NO和常闭点NC。
3-1常开点NO，一般情况下常开点NO主要用于接触器自锁控制和传递运行信号来使用，例如:交流接触器常开点NO接一个红色的指示灯可以作为电机的运行指示灯，当交流接触器得电的时候，常开点NO闭合，接通指示灯，来传递电机或者电路的运行信号。
3-2，交流接触器的常闭点NC。一般情况下交流接触器常闭点NC主要用于电路的互锁和信号传递。
例如:电动机正反转控制电路中就是利用了接触器常闭点NC的互锁功能。
例如:交流接触器常闭点NC接一个绿色指示灯，可以作为电路或者电机的停止指示，当交流接触器得电的时候，常闭点NC断开，停止指示灯熄灭，相应的运行指示灯亮，电路运行。
二，认识了交流接触器的三大外部属性，接下来简单的看一看交流接触器内部:

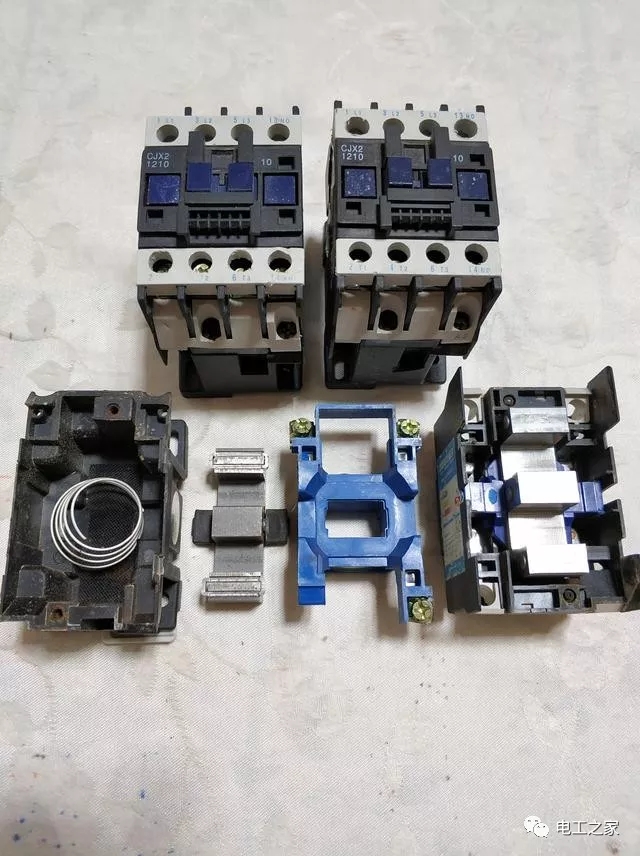

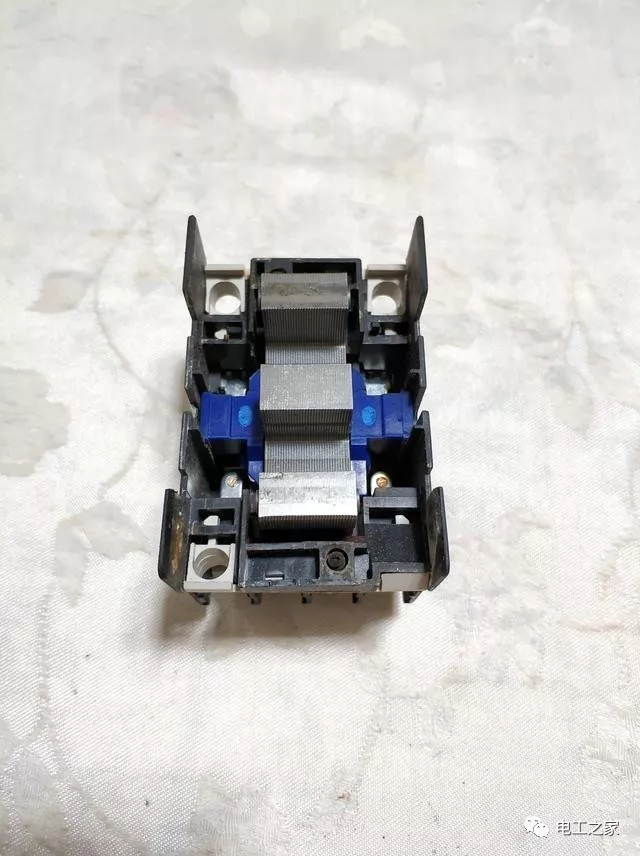

1，交流接触器的主要零部件:线圈，铁芯，复位弹簧，触头系统和衔铁等部件构成。
1，简单认识一下交流接触器的衔铁。衔铁连接着触头系统，当衔铁上下移动的时候，触点会发生相应的变化，例如:常开点NO闭合，常闭点NC断开等等，这是基本用法！

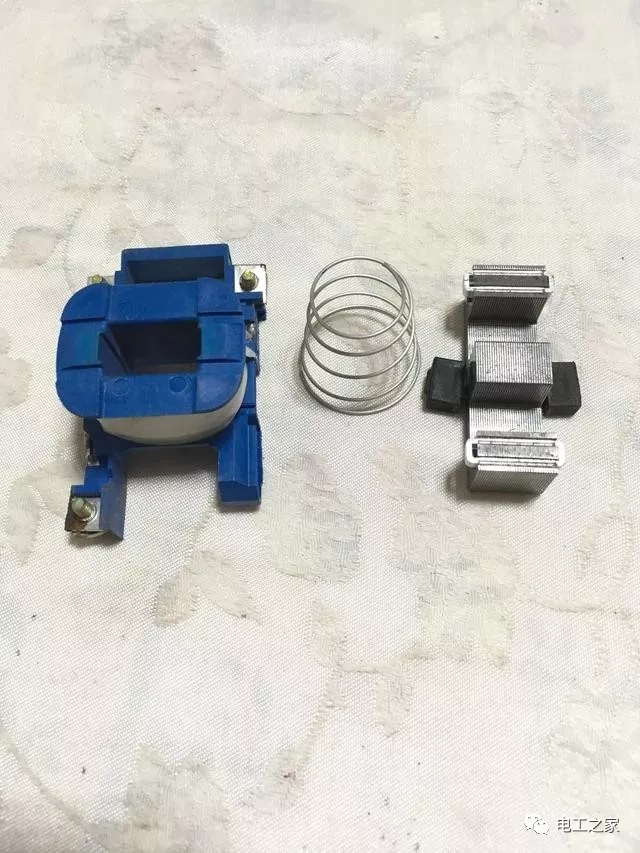

2，另外很重要的零部件:铁芯，线圈和复位弹簧！简单认识一下:
下面我们用最通俗易懂的语言来讲解一下交流接触器的工作原理:
交流接触器未得电以前:线圈不得电，铁芯没有电磁吸力，衔铁不会动作，弹簧弹力保持正常状态，这个时候常开点NO是断开状态，常闭点NC是接通状态，这是正常的状态。
交流接触器得电后:线圈得电，铁芯产生电磁吸力，可以克服复位弹簧的弹力，拉动衔铁向下移动，这个时候触点系统会发生变化:常开点NO闭合，常闭点NC断开，这是最基本的接触器控制，接触器就是靠触点的通断变化来间接控制电路的！
交流接触器失电或者断电后，线圈不得电，铁芯没有电磁吸力，这个时候复位弹簧的弹力带动衔铁复位，衔铁弹起，这个时候衔铁带动交流接触器的触点系统移动，恢复为最起初的状态:常开点NO断开，常闭点NC闭合接通。
一，交流接触器的三大属性:
1，交流接触器线圈。线圈通常用A1和A2来标识，可以简单分为交流接触器和直流接触器，我们经常使用的是交流接触器，其中220/380V最为常用:
2，交流接触器主触点。L1-L2-L3接三相电源进线，T1–T2-T3接电源出线，可以用来接负载线。交流接触器的主触点都是常开触点，主要接在主电路里，控制电动机等设备的启动和停止！
3，交流接触器的辅助触点。辅助触点可以分为常开点NO和常闭点NC。
3-1常开点NO，一般情况下常开点NO主要用于接触器自锁控制和传递运行信号来使用，例如:交流接触器常开点NO接一个红色的指示灯可以作为电机的运行指示灯，当交流接触器得电的时候，常开点NO闭合，接通指示灯，来传递电机或者电路的运行信号。
3-2，交流接触器的常闭点NC。一般情况下交流接触器常闭点NC主要用于电路的互锁和信号传递。
例如:电动机正反转控制电路中就是利用了接触器常闭点NC的互锁功能。
例如:交流接触器常闭点NC接一个绿色指示灯，可以作为电路或者电机的停止指示，当交流接触器得电的时候，常闭点NC断开，停止指示灯熄灭，相应的运行指示灯亮，电路运行。
二，认识了交流接触器的三大外部属性，接下来简单的看一看交流接触器内部:
1，交流接触器的主要零部件:线圈，铁芯，复位弹簧，触头系统和衔铁等部件构成。
1，简单认识一下交流接触器的衔铁。衔铁连接着触头系统，当衔铁上下移动的时候，触点会发生相应的变化，例如:常开点NO闭合，常闭点NC断开等等，这是基本用法！
2，另外很重要的零部件:铁芯，线圈和复位弹簧！简单认识一下:

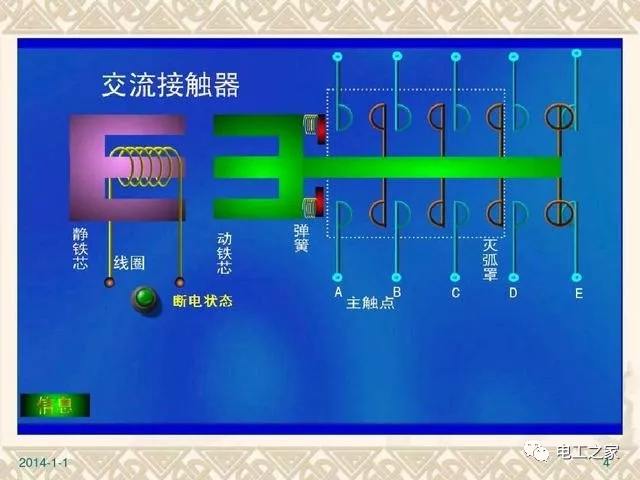

下面我们用最通俗易懂的语言来讲解一下交流接触器的工作原理:
交流接触器未得电以前:线圈不得电，铁芯没有电磁吸力，衔铁不会动作，弹簧弹力保持正常状态，这个时候常开点NO是断开状态，常闭点NC是接通状态，这是正常的状态。
交流接触器得电后:线圈得电，铁芯产生电磁吸力，可以克服复位弹簧的弹力，拉动衔铁向下移动，这个时候触点系统会发生变化:常开点NO闭合，常闭点NC断开，这是最基本的接触器控制，接触器就是靠触点的通断变化来间接控制电路的！
交流接触器失电或者断电后，线圈不得电，铁芯没有电磁吸力，这个时候复位弹簧的弹力带动衔铁复位，衔铁弹起，这个时候衔铁带动交流接触器的触点系统移动，恢复为最起初的状态:常开点NO断开，常闭点NC闭合接通。
