变频器跳闸保护电路

广州三绫电气有限公司   2019-10-17   浏览39次
变频器因故障运行导致保护功能动作后,立即跳闸,同时显示故障代码,变频器外设跳闸报警指示电路会发出声光报警,提醒工作人员对故障及时进行排除。

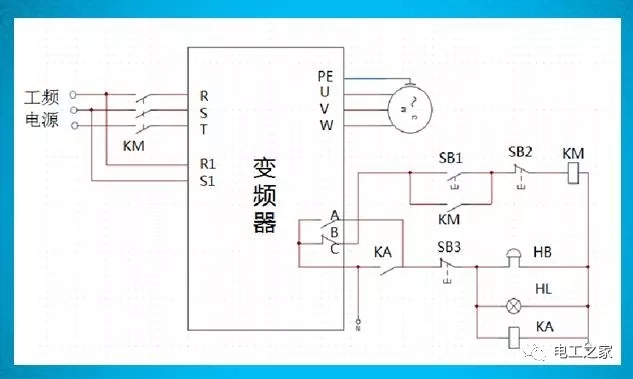

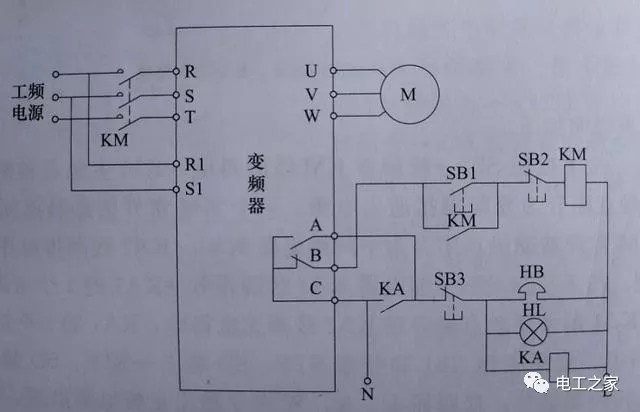

变频器跳闸保护是指在变频器工作出现异常时切断电源,保护变频器不被损坏,下图是一种常见的变频器跳闸保护电路。

变频器A、B、C端子为异常输出端,A、C之间相当于一个常开开关,B、C之间相当于一个常闭开关,在变频器工作出现异常时,A、C接通,B、C断开。电路工作过程说明如下。

一、供电控制

按下按钮SB1,接触器KM线得电,KM主触点闭合,工电源经KM主点为频器提供电源,同时KM常开轴助触点闭合,锁定KM线圈供电。按下按钮SB2,接触器KM线圈失电,KM线圈失电,KM主触点断开,切断变频器电源。

二、异常跳闸保护

若变频器在运行过程中出现异常,A、C之间闭合,B、C之间断开。B、C之间断开使接触器KM线圈失电,KM主触点断开,切断变频器供电;A、C之间闭合使继电器KA线圈得电,KA触点闭合,振铃HB和报警灯HL得电,发出变频器工作异常声光报警。

按下按钮SB3,继电器KA线圈失电,KA常开触点断开,HB、HL失电,声光报警停止。
