三菱PLC电源端子的接线
一、电源端子的接线
三菱FX系列PLC工作时需要提供电源，其供电电源类型有AC（交流）和DC（直流）两种。AC供电型PLC有L、N两个端子（旁边有一个接地端子），DC供电型PC有两个端子，在型号中还含有“D”字母。
1、、AC供电型PLC的电源端子接线

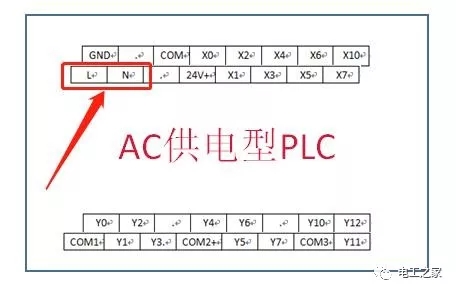

AC供电型PLC的电源端子接线如图所示：
AC100～240V交流电源接到PLC基本单元和扩展单元的L、N端子，交流电压在内部经AC／DC电源电路转换得到DC24V和DC5V直流电压，这两个电压一方面通过扩展电缆提供给扩展模块，另一方面DC24V电压还会从24＋、COM端子往外输出。
扩展单元和扩展模块的区别在于：扩展单元内部有电源电路，可以往外部输出电压，而扩展模块内部无电源电路，只能从外部输人电压。由于基本单元和扩展单元内部的电源电路功率有限，因此不要用一个单元的输出电压提供给所有扩展模块。
2、DC供电型PLC的电源端子接线

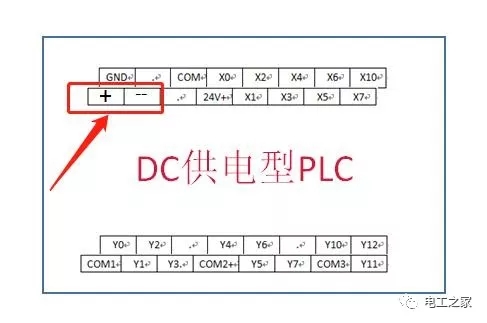

DC供电型PLC的电源端子接线如图所示：
DC24V电源接到PLC基本单元和扩展单元的十、一端子，该电压在内部经DC／DC电源电路转换得DC5V和DC24V，这两个电压一方面通过扩展电缆提供给扩展模块，另一方面DC24V电压还会从24＋、COM端子往外输出。为了减轻基本单元或扩展单元内部电源电路的负担，扩展模块所需的DC24V可以直接由外部DC24V电源提供。
二、输入端子的接线
PLC输入端子接线方式与PLC的供电类型有关，具体可分为AC电源DC输人、DC源DC输入，AC电源AC输入三种方式，在这三种方式中，AC电源DC输入型PC常用，AC电源AC输人型PLC使用较少。
三菱FXNC、FX2Nc、 FXSUC PLC主要用于空间狭小的场合，为了减小体积，其内部设较占空间的AC／DC电源电路，只能从电源端子直接输入DC电源，即这些PLC只有DD电源DC输入型。
1、AC电源DC输入型PLC的输入接线

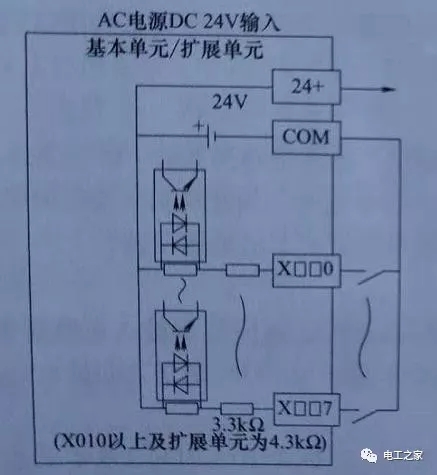

AC电源DC输入型PLC的输入接线如图所示
由于这种类型的PLC（基本单元和扩展单元）内部有电源电路，它为输入电路提供DC24V电压，因此在输入接线时只需在输入端子与COM端子之间接入开关，开关闭合时输入电路就会形成电源回路。2、DC电源DC输入型PLC的输入接线

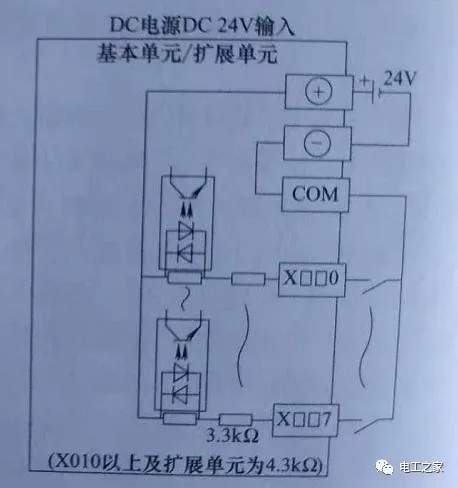

2、DC电源DC输入型PLC的输入接线如图所示
该类型PLC的输人电路所需的DC24V由电源端子在内部提供，在输入接线时只需在输入端子与COM端子之间接入开关。
3、AC电源AC输入型PLC的输入接线

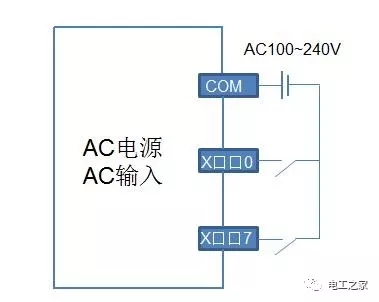

AC电源AC输入型PLC的输入接线如图所示
这种类型的PLC（基本单元和扩展单元）采用AC100～120V供电，该电压除了供给PLC的电源端子外，还要在外部提供给输入电路，在输入接线时将AC100120接在COM端子和开关之间，开关另一端接输入端子。
4、扩展模块的输人接线

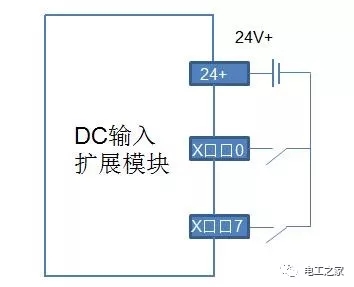

扩展模块的输入接线如图所示
由于扩展模块内部没有电源电路，它只能由外部为输人电路提供DC24V电压，在输入接线时将DC24V正极接扩展模块的24＋端子，DC24V负极接开关，开关另一端接输人端子。
