如何根据用电负荷选择电缆

广州三绫电气有限公司   2019-12-16   浏览1012次
选择电缆,是先要根据负荷的功率来计算出正常运行时的理论电流,

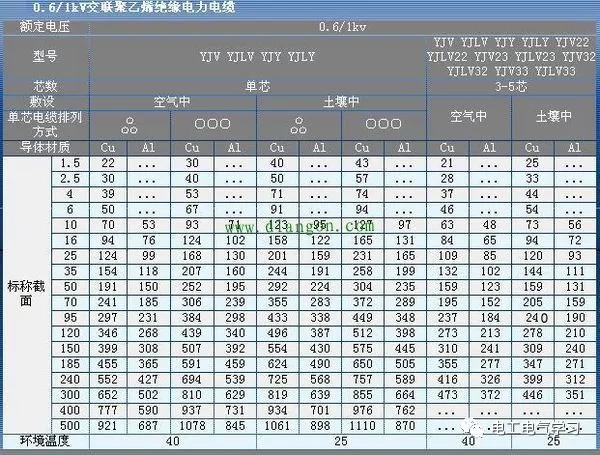

然后根据下表选择对应直径的电缆





一般单相电路的电流=负载/工作电压,比如家里的取暖器,功率3000w
那么电流=3000w/220v,=13.6A左右,可以用2.5平方或者更大的铜芯线。
一般三相电路的电流=功率/电压/电压相位1.732/负载功率因数(0.75-1左右)
假设一台三相电动机,功率7.5kw,功率因数0.8,使用电压380v
那么这个电机正常工作的理论电流=7500w/380v/1.732/0.8,=14.24A左右
可以选择4或者以上的铜芯线(电动机启动时电流约为正常电流的10-15倍,所有应该考虑更大的余量)
