电流互感器应该如何接线？电流互感器实物接线图

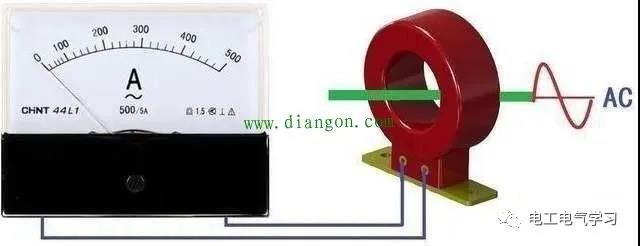

电流互感器是一种把一次侧电路中的大电流，变成二次侧电流表可以测量的小电流的仪器，主要用来电流的监控测量或计量电能的测量。

本文主要介绍一下电流的监控测量：

电流的监控测量分为两种形式，一种是电流表检测电流；另一种是热过载保护测量。

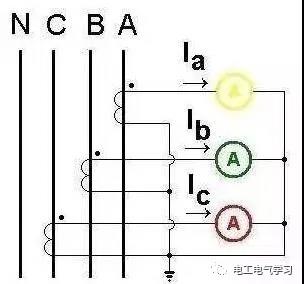

电流表检测电流的接线方法，如下图：

图中的电流互感器P1端接电流表A1，A2端串联后同互感器的P2端接地。

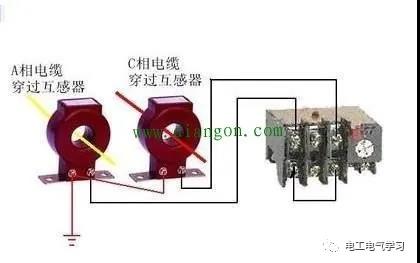

热过载保护的接线方法，如下图：

这种接线方法实际和电流表的接线方法如出一辙，同样是P1端分别接入热继的进线端，出线端短接后同互感器P2端接地。

其它不用的互感器如何短接？

大家都知道，电流互感器二次侧是绝对不可以开。因为电流互感器是一个升压变压器，在开路的状态下，二次侧会产生高压，对人体容易产生触电事故。所以，二次侧不用的时候必须短接。最简单的方法是将P1和P2端直接用2.5mm2的导线连接。

P1和P2端接反后怎样对换？

当P1端接在P2端的时候，再重新将P1和P2端接回各自的原位就可以了。
