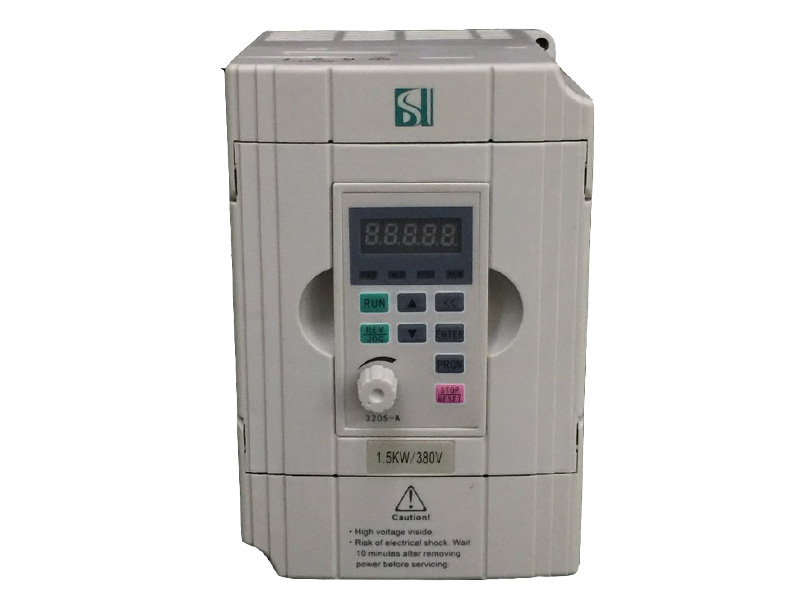

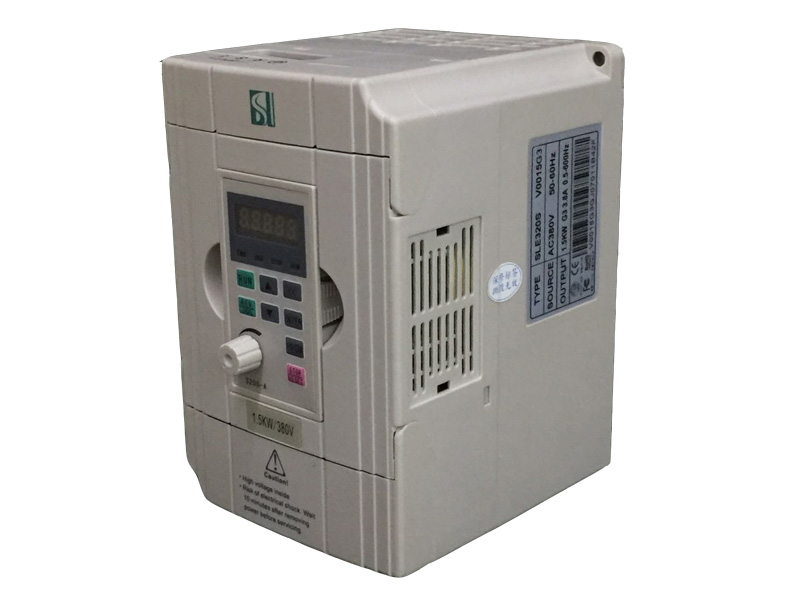

变频器制动电阻大小计算方法
制动电阻的选择除受到变频器专用型能耗制动单元最大允许电流的限制外，与制动单元也并无明确的对应关系，其阻值主要根据所需制动转矩的大小选择，功率根据电阻的阻值和使用率确定。 制动电阻阻值的选定有一个不可违背的原则：应保证流过制动电阻的电流IC小于制动单元的允许最大电流输出能力，即：R > 800/Ic其中：800 —— 变频器直流侧所可能出现的最大直流电压。Ic —— 制动单元的最大允许电流。为充分利用所选用的变频器专用型制动单元的容量，通常制动电阻阻值的选取以接近上式计算的最小值为最经济、同时还可获得最大的制动转矩，然而这需要较大的制动电阻功率。在某些情况下，并不需要很大的制动转矩，此时比较经济的办法是选择较大的制动电阻阻值、也因此可以减小制动电阻的功率，从而减少购买制动电阻所需的费用，这样的代价是制动单元的容量没有得到充分利用。
在选定了制动电阻的阻值以后，应该确定制动电阻的功率值，制动电阻功率的选取相对比较繁琐，它与很多因素有关。制动电阻消耗的瞬时功率按下式计算：P 瞬= 7002 /R按上式计算得到的制动电阻功率值是制动电阻可以长期不间断的工作可以耗散的功率数值，然而制动电阻并非是不间断的工作，这种选取存在很大的浪费，在本产品中，可以选择制动电阻的使用率，它规定了制动电阻的短时工作比率。制动电阻实际消耗的功率按下式计算：P 额=7002 /R×rB% rB%：制动电阻使用率。实际使用中，可以按照上式选择制动电阻功率，也可以根据所选取的制动电阻阻值和功率，反过来计算制动电阻所能够承受的使用率，从而正确设置，避免制动电阻过热而损坏。
首先估算出制动转矩
制动扭矩 =（(电机转动惯量+电机负载测折算到电机测的转动惯量） （制动前速度-制动后速度））/375*减速时间-负载转矩 一般情况下，在进行电机制动时，电机内部存在一定的损耗，约为额定转矩的18%-22%左右，因此计算出的结果在小于此范围的话就无需接制动装置；
制动电阻的阻值=制动元件动作电压值的平方/（0.1047*(制动转矩-20%电机额定转矩） 制动前电机转速） 在制动单元工作过程中，直流母线的电压的升降取决于常数RC，R即为制动电阻的阻值，C为变频器内部电解电容的容量。这里制动 单元动作电压值一般为710V。
在进行制动单元的选择时，制动单元的工作最大电流是选择的唯一依据，其计算公式如下： 制动电流瞬间值=制动单元直流母线电压值/制动电阻值 最后计算制动电阻的标称功率 由于制动电阻为短时工作制，因此根据电阻的特性和技术指标，我们知道电阻的标称功率将小于通电时的消耗功率，一般可用下式求得： 制动电阻标称功率 = 制动电阻降额系数 制动期间平均消耗功率 制动使用率%
变频器制动电阻制动特点
能耗制动（电阻制动）的优点是构造简单，缺点是运行效率降低，特别是在频繁制动时将要消耗大量的能量，且制动电阻的容量将增大。
制动电阻使用率规定了制动电阻的使用效率，以避免制动电阻过热而损坏，它会影响制动单元的制动效果。制动电阻的使用率设置越低，电阻的发热程度越小，电阻上消耗的能量越少，制动效果越差。同时，制动单元的容量也没有得到充分利用。理论上讲，制动电阻使用率为100%时，对制动单元容量的利用最充分，制动效果也最明显，然而这需要较大的制动电阻功率的代价，使用者应综合考虑。在制动电阻阻值和功率都已经确定的前提下，对于减速较慢的大惯性负载，选取较低的电阻使用率会取得较好的效果。对于需要快速停机的负载，宜选取较大制动电阻使用率。
