如何根据电路图连接线路？
说到根据电路图连接线路，我就想起来了我第一次实物接线，目标是接好电机正反转控制线路并在测试完成后使电机正常运行。老师说这个是电工入门基础，实践是检验真理的唯一标准，所以要在会看电路图的基础上接对线路并正常运行，这样才能证明你的电路图和实际接线是正确的。那如何按照电路图接对线路呢？
学会看电路图

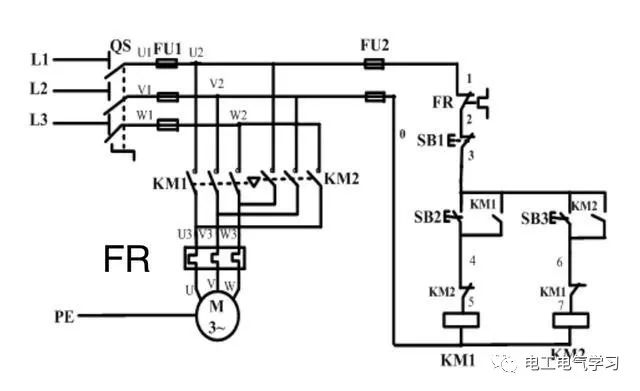

这里也就以电机正反转控制线路图为例子，左边是主回路，右边是控制回路。
首先必须知道电路图中的所有电气元件是什么。
这个图中用到了控制开关、按钮、继电器、继电器常闭触头、接触器和接触器的常开、常闭辅助触头。
了解电气元件的功能
开关和按钮就不说了，继电器是用于过载保护，接触器是用于通过控制线路的按钮来导通和断开主线路。
按钮SB2是常开状态，按下SB2后控制回路左侧通电，接触器KM1线圈通电，主回路KM1导通，电机通电运行，正向运行。
按下SB2后控制回路右侧通电，接触器KM2线圈通电，KM1断开，主回路KM1断开KM2导通，电机通电运行，反向运行。
按钮SB1是总控制开关，按钮SB1是常闭状态，当按下SB1控制线路断开电源，接触器线圈没有电，主回路触电处于常开状态，电机处于断电状态。
如何接线
编号
我们一般都会对每个元件和连接线的进出端进行标注编号，这样接线和维修时增加正确效率。
编号的方法：
以"先上后下，先左后右"的方式，以数字编号。
主控电路：三相线路在开关后以U、V、W和U1、V1、W1这样以此类推进行编号。
控制电路：按照方向以阿拉伯数字进行编号。
接线时一定要注意按钮的常开和常闭、继电器的常闭和接触器的常开、常闭的连接。
学会看电路图
这里也就以电机正反转控制线路图为例子，左边是主回路，右边是控制回路。
了解电气符号
首先必须知道电路图中的所有电气元件是什么。
这个图中用到了控制开关、按钮、继电器、继电器常闭触头、接触器和接触器的常开、常闭辅助触头。
了解电气元件的功能
开关和按钮就不说了，继电器是用于过载保护，接触器是用于通过控制线路的按钮来导通和断开主线路。
了解如何控制
按钮SB2是常开状态，按下SB2后控制回路左侧通电，接触器KM1线圈通电，主回路KM1导通，电机通电运行，正向运行。
按下SB2后控制回路右侧通电，接触器KM2线圈通电，KM1断开，主回路KM1断开KM2导通，电机通电运行，反向运行。
按钮SB1是总控制开关，按钮SB1是常闭状态，当按下SB1控制线路断开电源，接触器线圈没有电，主回路触电处于常开状态，电机处于断电状态。
如何接线
编号
我们一般都会对每个元件和连接线的进出端进行标注编号，这样接线和维修时增加正确效率。
编号的方法：
以"先上后下，先左后右"的方式，以数字编号。
主控电路：三相线路在开关后以U、V、W和U1、V1、W1这样以此类推进行编号。
控制电路：按照方向以阿拉伯数字进行编号。
接线
接线时一定要注意按钮的常开和常闭、继电器的常闭和接触器的常开、常闭的连接。
电机正反转控制线路是虽然是入门级，但是万变不离其宗，学会原理和方法，动手多了，别的也就自然就会了。
