万用表查找电气控制电路故障方法
查找线路故障一般有电压法和电阻法。电压法就是利用测电压来检测故障点，电阻法就是利用测电阻来查找故障。它们各有优势，如果对线路不熟悉，我们推荐用电阻法来判断故障，相对较安全。
主线路电线比较少，判断故障比较容易，这里就拿控制线路来举例子。
在测量控制线路之前，先断开控制线路电源/熔断器，让控制线路和主线路分开。这样做的目的是在测控制线路时，不会受到主线路的干扰。

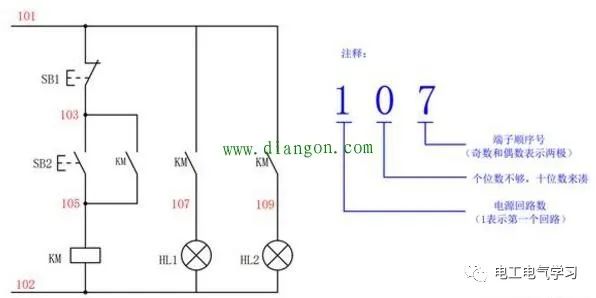

然后一个表笔放在控制回路的奇数起始编号（比如101），另外一个表笔放在控制回路的偶数起始编号（比如102），它们之间阻值应该无限大。然后按一下按钮开关SB2，这时应该是有一定的阻值（阻值等于线圈电阻）。如果阻值还是无限大，说明两个表笔之间不通、某个地方断了，那就接着往下查找。
空不出手来按按钮，我们可以用短电线或者其他金属物体把按钮短接起来，检测完以后再拆掉即可。
然后我们再按按钮，并测起始端子的下一个端子（103）和偶数起始编号（102）之间的电阻。如果有一定的阻值，说明101和103之间有断路。如果阻值还是无限大，说明103和102之间还是某个地方有断路，那就接着往下查找。
...以此类推，直到找到故障点...
主线路电线比较少，判断故障比较容易，这里就拿控制线路来举例子。
在测量控制线路之前，先断开控制线路电源/熔断器，让控制线路和主线路分开。这样做的目的是在测控制线路时，不会受到主线路的干扰。
然后一个表笔放在控制回路的奇数起始编号（比如101），另外一个表笔放在控制回路的偶数起始编号（比如102），它们之间阻值应该无限大。然后按一下按钮开关SB2，这时应该是有一定的阻值（阻值等于线圈电阻）。如果阻值还是无限大，说明两个表笔之间不通、某个地方断了，那就接着往下查找。
空不出手来按按钮，我们可以用短电线或者其他金属物体把按钮短接起来，检测完以后再拆掉即可。
然后我们再按按钮，并测起始端子的下一个端子（103）和偶数起始编号（102）之间的电阻。如果有一定的阻值，说明101和103之间有断路。如果阻值还是无限大，说明103和102之间还是某个地方有断路，那就接着往下查找。
...以此类推，直到找到故障点...
因为编号规则决定尾数为奇数和偶数是两个不同极性线路，所以我们测以奇数结尾的端子和偶数结尾的端子，它们之间正常是有一定的电阻的。（当然前提是同一个电源回路）
