热继电器的基本构造及原理
热继电器的基本构造及原理：

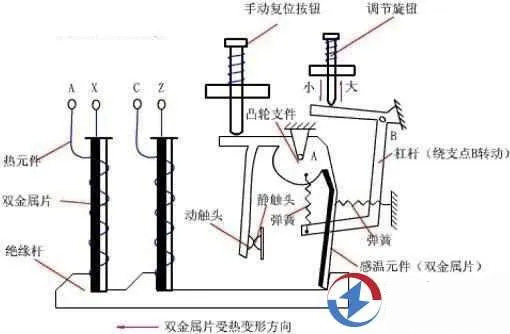

热继电器由加热元件、双金属片、触头等组成，其中双金属片是关键的测量元件。双金属片有两种热胀系数不同的金属通过机械碾压形成一体，热胀系数大的一侧称为主动层，小的一侧称为被动层。双金属片受热后产生的热膨胀，但由于两层金属的热胀系数不同，前两层金属又紧密的结合在一起，致使双金属片像被动层一侧弯曲，因受热而弯曲的双金属片产生的机械力就带动动触头产生分断电路的动作。
热继电器的工作电流可以在一定范围内调整，称为电流整定。整定热继电器工作电流，是通过调节整定电流旋钮，改变双金属片初始位置来实现的。调节旋钮，会使设在内部的人字形杠杆与绝缘推杆相距的距离可大可小。整定电流提高，杠杆与绝缘推杆的距离相应的加大，过载时双金属片受热弯曲不能短时有效的拨动杠杆，动、静保护触点就会长时间处在吸合状态，而不会出现跳闸动作。
指点迷津：
热继电器只适用于不频繁启动、轻载启动的电动机进行过载保护。对于正、反转频繁转换以及频繁通断的电动机，如起重用电动机则不易采用热继电器作过载保护。
热继电器由加热元件、双金属片、触头等组成，其中双金属片是关键的测量元件。双金属片有两种热胀系数不同的金属通过机械碾压形成一体，热胀系数大的一侧称为主动层，小的一侧称为被动层。双金属片受热后产生的热膨胀，但由于两层金属的热胀系数不同，前两层金属又紧密的结合在一起，致使双金属片像被动层一侧弯曲，因受热而弯曲的双金属片产生的机械力就带动动触头产生分断电路的动作。
热继电器的工作电流可以在一定范围内调整，称为电流整定。整定热继电器工作电流，是通过调节整定电流旋钮，改变双金属片初始位置来实现的。调节旋钮，会使设在内部的人字形杠杆与绝缘推杆相距的距离可大可小。整定电流提高，杠杆与绝缘推杆的距离相应的加大，过载时双金属片受热弯曲不能短时有效的拨动杠杆，动、静保护触点就会长时间处在吸合状态，而不会出现跳闸动作。
指点迷津：
热继电器只适用于不频繁启动、轻载启动的电动机进行过载保护。对于正、反转频繁转换以及频繁通断的电动机，如起重用电动机则不易采用热继电器作过载保护。
热继电器工作电流整定的基本要求是：热继电器必须在电动机因过载而过热烧毁以前动作，否则它就没有起到保护作用。
